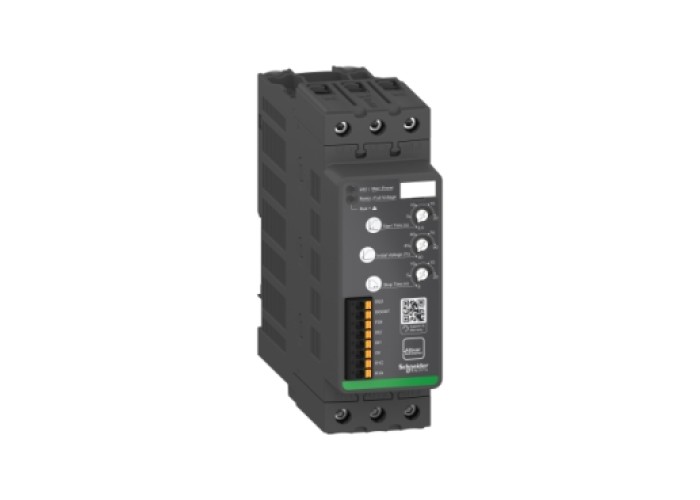

Schneider Electric ATS130N2D45LT - Altivar ATS130 - Софтстартер 45A, 200 до 480V AC, 24V DC

Детайлна информация

Основни

Гама на продуктаAltivar Soft Starter ATS130

Тип продукт или компонентСофт старт

предназначение на продуктитеАсинхронен двигател

Специфично приложение на продуктаОпростена машина

Съкратено наименование на устройствотоATS130

Брой на фазите на мрежата3 фази

Категория за оползотворяванеAC-53A

Ue power supply voltage200...480 V - 15...10 %

power supply frequency50...60 Hz +/- 5 Hz

Номинален работен ток45 A in line 40 C)

Service factor at Ie100

Torque controlFALSE

IP степен на защитаIP20

Моторна мощност в kW11 kW при 230 V нормално мито

22 kW при 400 V нормално мито

22 kW при 440 V нормално мито

Моторна мощност в hp10 hp при 200 V нормално мито

10 hp при #N/A нормално мито

15 hp при 230 V нормално мито

30 hp при 460 V нормално мито

30 hp при 480 V нормално мито

Допълнителни устройства

Overload current profile300 % Ie for 5 s

Товаров фактор0.7

Operating cycles/hour35 cyc/h

Minimum motor current20 % Ie

Свързване на устройствотоIn line

[Us] control circuit voltage24 V DC +/- 10 %

Control power21.6 W starting and stopping

3 W steady state

Integrated motor overload protectionFALSE

Тип защитаPhase failure: mains

Термична защита: стартер

Bypass error: стартер

Control voltage Us: стартер

[In] Rated current pwr loss specifctn45 A

Power loss static current independent3 W

Power loss per device current dependent9 W

Power loss during starting264 W 300 % Ie

СтандартиEN/IEC 60947-4-2

UL 60947-4-2

IEC 60664-1

Продуктови сертификатиCE

UKCA

CCC

RCM

EAC

МаркировкаCE

CCC

UKCA

RCM

EAC

[Uc] Управляващо напрежение24 V DC

Дискретен вход - номер3

Вид дискретен вход(DI) digital input, 10 kOhm

(DI2) digital input, 10 kOhm

(BOOST) digital input, 10 kOhm

Входна съвместимостДискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2

Цифров входDigital input 0...< 5 V < = 0.2 mA > 13 V, > = 0.5 mA

Номер на реле1

Вид изходи на релеИзходи на реле R1A, R1C НЕ

Минимален ток за превключване2,5 mA при 24 V DC за Изходи на реле

Максимален превключвателен токOn resistive load for Изходи на реле : 1 A 250 V AC 400000 cycles

On resistive load for Изходи на реле : 1 A 30 V DC 400000 cycles

On inductive load for Изходи на реле : 1 A 250 V AC Cos phi = 0.4 100000 cycles

On inductive load for Изходи на реле : 1 A 30 V DC Cos phi = 0.4 100000 cycles

Дискретен номер на изход1

Вид дискретен изходNon programmable digital output DQ1 < = 30 V 200 mA

Тип дисплей1 LED (зелен) за control power energized

1 LED (yellow and red) за motor operation phases, errors

Display screen availableFALSE

Работно положениеVertical +/- 30 degree

Височина166 mm

Широчина55 mm

Дълбочина165 mm

Нето тегло на продукта1,3 kg

Suitable for mounting onto standard railsTRUE

Налична функцияDeceleration voltage ramp

Boost

internal bypassTRUE

material declarationTRUE

Околна среда

Ниво на замърсяванеНиво 2

environmental class (during operation)Without salt mist: 3C3 в съответствие с IEC 60721-3-3

3S3 в съответствие с IEC 60721-3-3

[Uimp] Устойчивост на импулсно напрежение4 kV

[Ue] номинално изолационно напрежение480 V

Електромагнитна съвместимостРазпръсквани емисии Ниво B съответстващ на IEC 60947-4-2

Short voltage interruptions Ниво 3 съответстващ на IEC 61000-4-11

Електростатичен разряд level 2 съответстващ на IEC 61000-4-2

Изпитване за устойчивост на електромагнитно поле с из level 1 съответстващ на IEC 61000-4-3

Тест за устойчивост на електрически преход/разрушаван level 2 съответстващ на IEC 61000-4-4

Oscillatory waves immunity Ниво 3 съответстващ на IEC 61000-4-12

Напрежение/ток импулс level 2 съответстващ на IEC 61000-4-5

Conducted disturbances, induced by radiofrequency fields level 1 съответстващ на IEC 61000-4-6

Температура на околния въздух при работа-10…40 C (без понижаване на номиналните стойности)

40…60 C (с токов спад 1.5 % при °C)

температура на околната среда за съхранениe-25…70 C

Температура на околния въздух при транспор-40…70 C

Допустима надморска височина0...1000 m без понижаване на номиналните стойности

1000...4000 m 1 % per 100 m

Относителна влажност5…95 % non condensing without dripping water съответстващ на IEC 60068-2-3

Maximum acceleration under vibrational stress (during operation)10 m/s² at 9...200 Hz

Maximum acceleration under vibratory load (during storage)10 m/s² at 9...200 Hz

Maximum acceleration under vibratory load (during transport)10 m/s² at 9...200 Hz

Maximum deflection under vibratory load (during operation)3 mm at 2-9 Hz

Maximum deflection under vibratory load (during storage)3 mm at 2-9 Hz

Maximum deflection under vibratory load (during transport)3 mm at 2-9 Hz

Maximum acceleration under shock impact (during operation)100 m/s² at 11 ms

Maximum acceleration under shock load (during storage)100 m/s² at 11 ms

Maximum acceleration under shock load (during transport)100 m/s² at 11 ms
