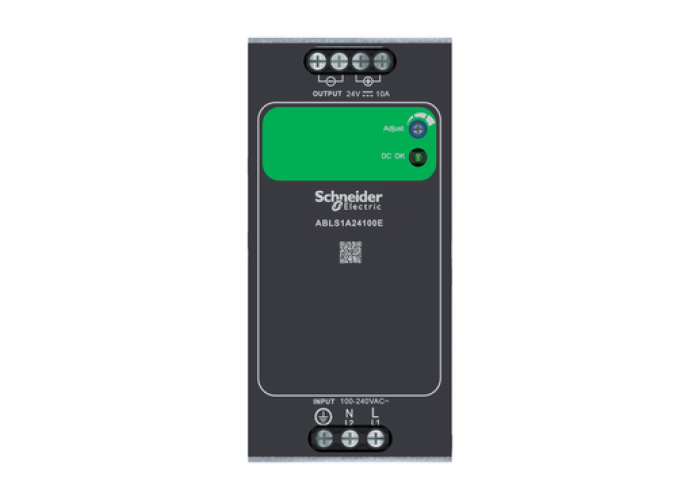

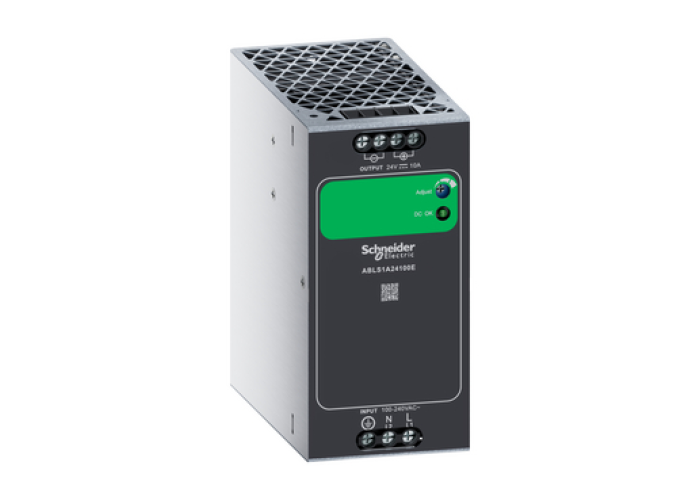

Еднофазно захранване 240W, DC 24V изход, Schneider Electric ABLS1A24100E

Детайлна информация

Гама на продукта:Easy Modicon ABL2

Тип продукт или компонент:Захранване

тип на захранването:Режим на регулиран превключвател

Номинална мощност във W:240 W

Входно напражение:100...240 V AC Еднофазно
140...340 V DC

Изходно напрежение:24 V DC

Мощност на изходен ток:10 A

Работно положение:Вертикална

Устойчивост на вибрации:2 gn (f= 10…500 Hz) в съответствие с IEC 60068-2-6

име на тест:Radiated electromagnetic field conforming to EN 61000-4-3 level 3A
Electrostatic discharges conforming to EN 61000-4-2 level 3B
Electrical fast transients/bursts conforming to EN 61000-4-4 level 3B
Surge conforming to EN 61000-4-5 level 3B
Conducted conforming to EN 61000-4-6 level 3A
Emission conforming to EN 55032
conforming to EN 61000-3-2

Входно напражение лимит:90...264 V AC
127...370 V DC

Честота на мрежата:47...63 Hz

Пусков ток:20 A at 115 V AC
35 A at 230 V AC

Cos phi:0,9…0,98

производителност:88 %

разсейване на мощността във W:25 W

Консумация на ток:1.18 A at 240 V
2.91 A at 100 V

Тип защита на входа:Интегриран предпазител (без взаимозаменяем)

Ниво на изходното напрежение:21.6...27.6 V

Регулиране на товара:+/- 1 %

време на задържане:>= 16 ms at 115 V

Тип защита на изхода:Срещу претоварване, protection technology: 1.1...1.3 x In overload protection
Срещу пренапрежение, protection technology: tripping if U between 29...33 V
Срещу късо съединение, protection technology: Автоматичен рестарт
Термална, protection technology: auto reset

Свързване - клеморед:For свързване към земя: Винтов тип клеми, connection capacity: 1 x 4 мм² AWG 12
For входно свързване: Винтов тип клеми, connection capacity: 2 x 4 mm² AWG 12
For изходно свръзване: Винтов тип клеми, connection capacity: 4 x 4 mm² AWG 12

Маркировка:CE
UL

Допустима работна надморска височина:2000 m
5000 m

Категория на защита:II

време между повреда [MTBF]:100000 h at 40 C

Статус LED:1 СВЕТОДИОД (зелен) Изходно напрежение

Широчина:60 mm

Височина:125 mm

Дълбочина:113 mm

тегло на продукта:0,935 kg

Продуктови сертификати:CE
RoHS
RoHS (china)
UKCA
UL 508
REACH

Характеристики на околната среда:Безопасност в съответствие с EN 62368-1
EMC в съответствие с BS EN/EN 61000-4-2/3/4/5/6/8/11
EMC в съответствие с EN 55032
EMC в съответствие с EN 61000-3-2

IP степен на защита:IP20 conforming to EN 62368-1

Температура на околния въздух при работа:20…50 C (без понижаване на номиналните стойности)
50…70 C (с коефициент на намаляване)

температура на околната среда за съхранениe:-40…85 C

Относителна влажност:10…95 %

Категория на защита:Клас I conforming to EN 62368-1

Ниво на замърсяване:2

Диелектрична якост:2000 V Между вход и земя
3000 V between input and output
500 V Между изход и земя

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:17,5 cm

Широчина на пакет 1:9 cm

Дължина на пакет 1:13,8 cm

Тегло на пакет 1:1,026 kg

Тип пакет 2:S03

Брой единици в пакет 2:12

Височина на пакет 2:30 cm

Широчина на пакет 2:30 cm

Дължина на пакет 2:40 cm

Тегло на пакет 2:12,312 kg

Тип пакет 3:P12

Брой единици в пакет 3:288

Височина на пакет 3:105 cm

Широчина на пакет 3:80 cm

Дължина на пакет 3:120 cm

Тегло на пакет 3:308,688 kg
