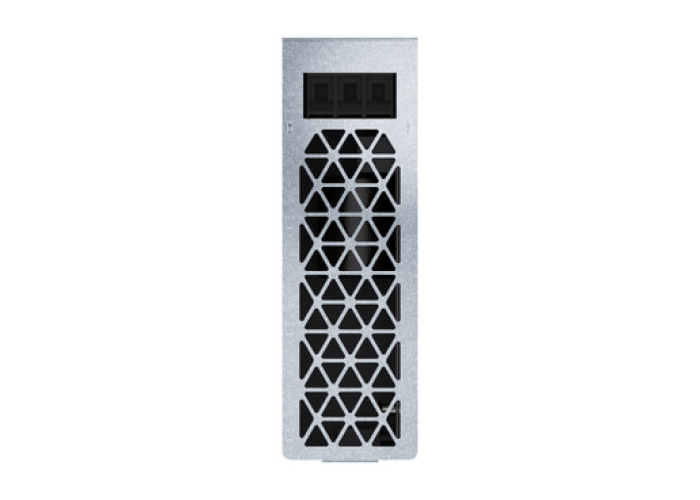

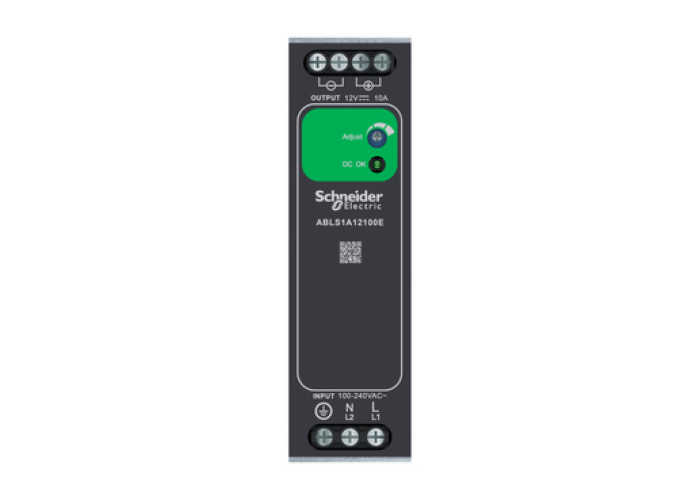

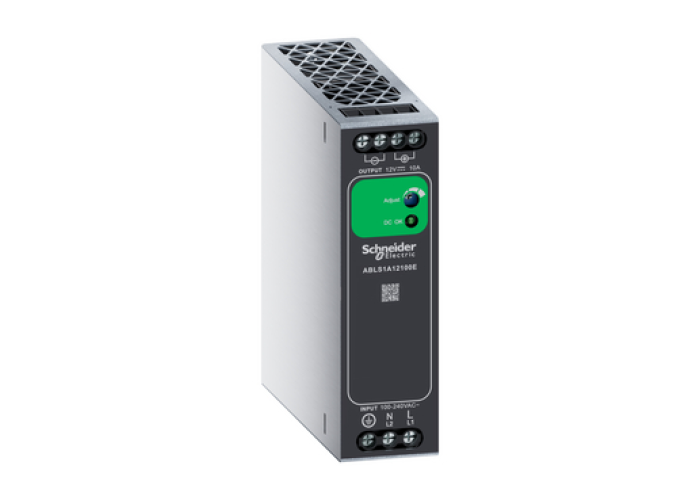

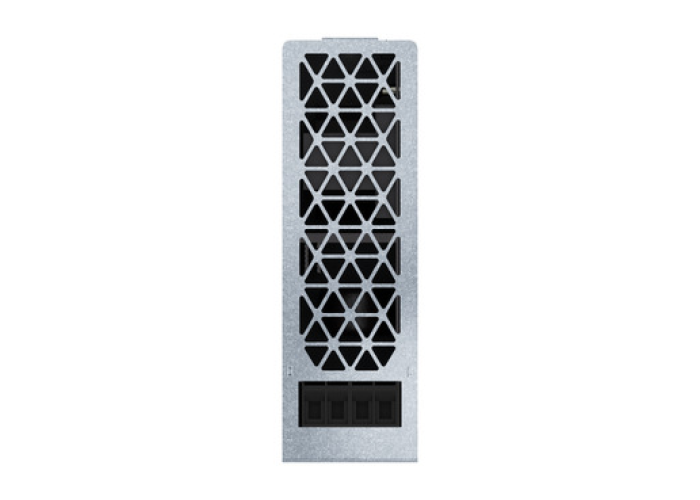

Еднофазно захранване 120W, DC 12V изход, Schneider Electric ABLS1A12100E

Детайлна информация

Гама на продукта:Easy Modicon ABL2

Тип продукт или компонент:Захранване

тип на захранването:Режим на регулиран превключвател

Номинална мощност във W:120 W

Входно напражение:200...240 V AC Еднофазно
280...340 V DC

Изходно напрежение:12 V DC

Мощност на изходен ток:10 A

Работно положение:Вертикална

Устойчивост на вибрации:2 gn (f= 10…500 Hz) в съответствие с IEC 60068-2-6

име на тест:Radiated electromagnetic field conforming to EN 61000-4-3 level 3A
Electrostatic discharges conforming to EN 61000-4-2 level 3B
Electrical fast transients/bursts conforming to EN 61000-4-4 level 3B
Surge conforming to EN 61000-4-5 level 3B
Conducted conforming to EN 61000-4-6 level 3A
Emission conforming to EN 55032
conforming to EN 61000-3-2

Входно напражение лимит:90...264 V AC
127...370 V DC

Честота на мрежата:47...63 Hz

Пусков ток:20 A at 115 V AC
35 A at 230 V AC

Cos phi:0,4…0,6

производителност:94 %

разсейване на мощността във W:25 W

Консумация на ток:1.38 A at 240 V
2.59 A at 100 V

Тип защита на входа:Интегриран предпазител (без взаимозаменяем)

Ниво на изходното напрежение:10.8...13.8 V

Регулиране на товара:+/- 1 %

време на задържане:>= 12 ms at 115 V

Тип защита на изхода:Срещу претоварване, protection technology: 1.1...1.3 x In overload protection
Срещу пренапрежение, protection technology: tripping if U between 14...17 V
Срещу късо съединение, protection technology: Автоматичен рестарт
Термална, protection technology: auto reset

Свързване - клеморед:For свързване към земя: Винтов тип клеми, connection capacity: 1 x 4 мм² AWG 12
For входно свързване: Винтов тип клеми, connection capacity: 2 x 4 mm² AWG 12
For изходно свръзване: Винтов тип клеми, connection capacity: 4 x 4 mm² AWG 12

Маркировка:CE
UL

Допустима работна надморска височина:2000 m
5000 m

Категория на защита:II

време между повреда [MTBF]:100000 h at 40 C

Статус LED:1 СВЕТОДИОД (зелен) Изходно напрежение

Широчина:36 mm

Височина:125 mm

Дълбочина:113 mm

тегло на продукта:0,451 kg

Продуктови сертификати:CE
RoHS
RoHS (china)
UKCA
UL 508
REACH

Характеристики на околната среда:Безопасност в съответствие с EN 62368-1
EMC в съответствие с EN 55032
EMC в съответствие с BS EN/EN 61000-4-2/3/4/5/6/8/11

IP степен на защита:IP20 conforming to EN 62368-1

Температура на околния въздух при работа:20…50 C (без понижаване на номиналните стойности)
50…70 C (с коефициент на намаляване)

температура на околната среда за съхранениe:-40…85 C

Относителна влажност:10…95 %

Категория на защита:Клас I conforming to EN 62368-1

Ниво на замърсяване:2

Диелектрична якост:2000 V Между вход и земя
3000 V between input and output
500 V Между изход и земя

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:6,300 cm

Широчина на пакет 1:13,600 cm

Дължина на пакет 1:14,600 cm

Тегло на пакет 1:540,000 g

Тип пакет 2:S03

Брой единици в пакет 2:20

Височина на пакет 2:30,000 cm

Широчина на пакет 2:30,000 cm

Дължина на пакет 2:40,000 cm

Тегло на пакет 2:11,404 kg
