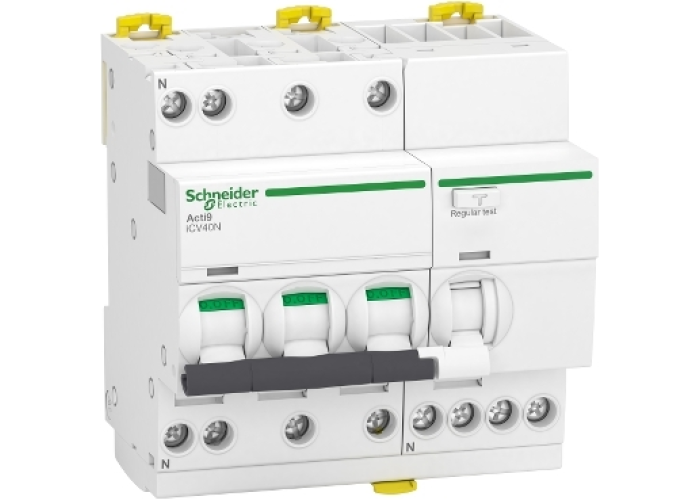

Авт. прекъсвач с ДТЗ (RCBO), Acti9 iCV40N, 3P+N, 16A, C крива, 6000A, A тип, 30mA, Schneider Electric A9DC3716

Детайлна информация

Обхват / Гама:Acti 9

Наименование на продукта:Acti9 iCV40

Тип продукт или компонент:Дефектнотокова защита със защита срещу свръхток (RCBO)

Съкратено наименование на устройството:iCV40N

Приложение на устройството:Дистрибуция

Брой полюси:3P + N

Брой защитени полюси:3

Неутрална позиция:Ляво

[In] номинален ток:16 A

тип мрежа:AC

Честота на мрежата:50/60 Hz

Техлнология изкючвателно устройство:Термо-магнитен

Крива:C

Заземителна чувствителност:30 mA

Възможност за изолация:Да в съответствие с EN/IEC 60947-2

Етикети за качество:EAC
VDE

Намиране на устройство в системата:Изводи

[Ue] номинално работно напрежение:400 V AC 50/60 Hz

Магнитно изключване:5...10 x In

дефектнотокова технология:Независим от напрежението

Времезакъснение при защита от утечка:Мигновен

Клас защита от земна утечка:Тип A

Изключвателна способност:6000 A Icn при 400 V AC 50/60 Hz в съответствие с EN/IEC 61009-2-1

Работна изключвателна възможност:6000 A 100 % x Icn at 400 V AC 50/60 Hz conforming to EN/IEC 61009-2-1

Номинален и създаден капацитет на прикъсване:Idm 3000 A при 400 V AC 50/60 Hz в съответствие с EN 61009-2-1
Idm 500 A при 400 V AC 50/60 Hz в съответствие с IEC 61009-2-1

Ограничителен клас:3 в съответствие с EN/IEC 61009-2-1

[Ue] Номинално изолационно напрежение:440 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение:4 kV

Индикатор за позиция на контакта:Да

Тип управление:Палец

Локална сигнализация:Fault indication
Индикация Вкл./Изкл.

Тип монтаж:Скоба

Монтажна подпора:DIN шина

Разпределителен блок:Отгоре или отдолу: Зъб

Свързващи клеми:18 mm Между фази
9 mm между фаза и нула

9 мм стъпка:10

Височина:93 mm

Широчина:90 mm

Дълбочина:73 mm

Нето тегло на продукта:500 g

Цвят:Бял

Механична издръжливост:20000 cycles

Електрическа устойчивост:20000 cycles

Тип заключване:Заключващо устройство
Запечатване

Свързване - клеморед:Клема тип тунел Отгоре или отдолу1…16 mm² твърд
Клема тип тунел Отгоре или отдолу1…10 mm² гъвкав

Захват на проводника:14 mm за Отгоре или отдолуВръзка

Затягащ момент:2 N.m Отгоре или отдолу

Защита от земна утечка:Вграден

Стандарти:EN/IEC 61009-2-1

Продуктови сертификати:CE

Степен на защита IP:IP20 в съответствие с IEC 60529
IP40 (Модулна кутия) в съответствие с IEC 60529

Ниво на замърсяване:3

Категория на защита:III conforming to IEC 60364

Електромагнитна съвместимост:8/20 µs устойчивост на импулс, 250 A в съответствие с EN/IEC 61009-1

Относителна влажност:95 % при 55 C

Допустима работна надморска височина:2000 m

Температура на околния въздух при работа:-25…60 C

температура на околната среда за съхранениe:-40…85 C

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:8,500 cm

Широчина на пакет 1:11,200 cm

Дължина на пакет 1:12,500 cm

Тегло на пакет 1:564,000 g

Тип пакет 2:S03

Брой единици в пакет 2:16

Височина на пакет 2:30,000 cm

Широчина на пакет 2:30,000 cm

Дължина на пакет 2:40,000 cm

Тегло на пакет 2:9,331 kg
