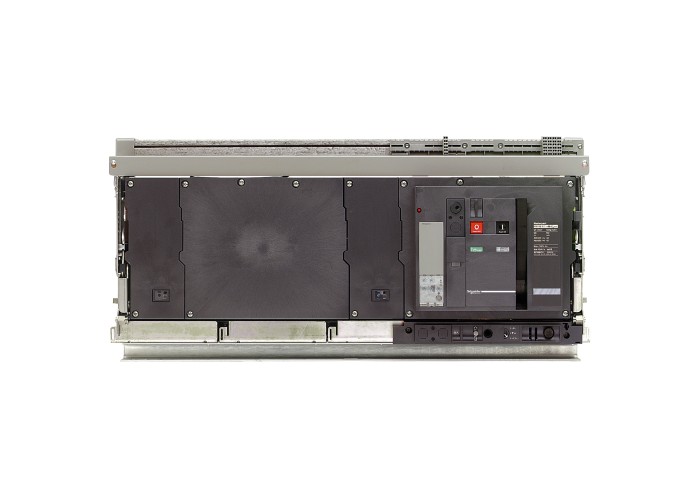

Masterpact MT Автоматичен прекъсвач Masterpact NW40bH1-4000 A-4 полюса-вадещ се-без икзл. блок, Schneider Electric 48333

Основни

Гама на продуктаMasterPact NW

Тип Монтажизваждаем

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениеБез control unit

Бутон

[In] номинален ток4000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси4P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способностH1 100 kA 440 V AC

Категория за оползотворяванекатегория В

Наименование на продуктаMasterpact NW

Неутрална позициядясно

Гама на продуктаMasterPacT

ПрекъсвачMasterPact NW40bH1

Приложение на устройствотоpower distribution protection

Съкратено наименование на устройствотоMasterPact NW40b

Честота на мрежата50/60 Hz

Допълнителни устройства

тегло на продукта300-300 kg

[Ics] номинална експлоатационна прекъсваща с100 kA при 220/415 V AC 50/60 Hz

100 kA при 440 V AC 50/60 Hz

100 kA при 525 V AC 50/60 Hz

100 kA при 690 V AC 50/60 Hz

[Icw] макс. кратковременен ток на устойчивост100 kA 1 s

100 kA 3 s

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение12 kV

Горни връзкиrear

Електрическа устойчивост1500 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-2

1500 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-2

AC-23A: 1500 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-3

AC-23A: 1500 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-3

AC-3: 6000 cycles 440/690 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-3

Енергийно разсейване в W550-550 W

Запис на електрически даннизаден

Изключвателна способност100 kA при 220/415 V AC 50/60 Hz

100 kA при 440 V AC 50/60 Hz

100 kA при 525 V AC 50/60 Hz

100 kA при 690 V AC 50/60 Hz

Максимално време за реакция при затваряне80 ms

Максимално спирачно време25-25 ms

Механична издръжливост10000 cycles с поддръжка

5000 cycles без поддръжка

Монтажна подпораЗадна плоча

rails

Ном. ток на прекъсвача токов трансф.2000 A

4000 A

Номинален действащ ток на късо съединение220 kA 220/415 V AC при 50/60 Hz

220 kA 440 V AC при 50/60 Hz

220 kA 525 V AC при 50/60 Hz

220 kA 690 V AC при 50/60 Hz

Продуктови сертификатиCE

CCC

EAC

Свързващи клеми230 mm

СтандартиEN/IEC 60947-1

EN/IEC 60947-2

Широчина1016 mm

Височина479 mm

Дълбочина395 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране

Ниво на замърсяване4 в съответствие с IEC 60664-1

Степен на защита IPIP30 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
