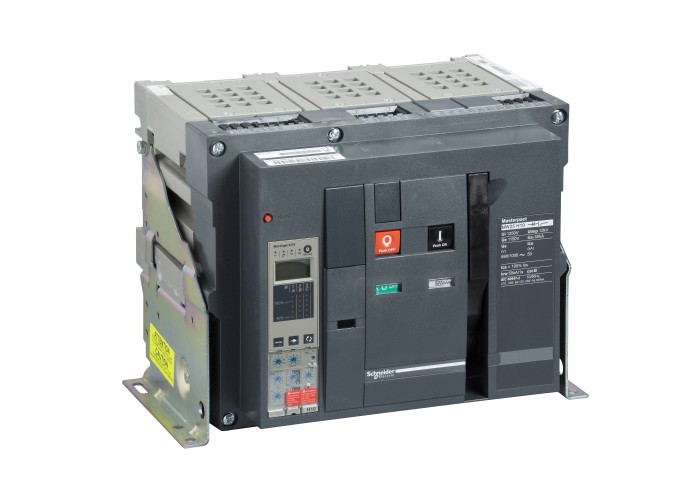

Masterpact MT Автоматичен прекъсвач Masterpact NW08N1 800 A-3 полюса-вадещ се-без икзл. блок, Schneider Electric 48230

Основни

Гама на продуктаMasterPact NW

Тип Монтажизваждаем

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениеБез control unit

Бутон

[In] номинален ток800 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способностN1 42 kA 440 V AC

Категория за оползотворяванекатегория В

Наименование на продуктаMasterpact NW

Гама на продуктаMasterPacT

ПрекъсвачMasterPact NW08N1

Приложение на устройствотоpower distribution protection

Съкратено наименование на устройствотоMasterPact NW08

Честота на мрежата50/60 Hz

Допълнителни устройства

[Ics] номинална експлоатационна прекъсваща с42 kA при 220/415 V AC 50/60 Hz

42 kA при 440 V AC 50/60 Hz

42 kA при 525 V AC 50/60 Hz

42 kA при 690 V AC 50/60 Hz

[Icw] макс. кратковременен ток на устойчивост42 kA 1 s

22 kA 3 s

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение12 kV

Горни връзкипреден

rear

Електрическа устойчивост10000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-2

10000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с EN/IEC 60947-2

Енергийно разсейване в W137-137 W

Запис на електрически даннипреден

заден

Изключвателна способност42 kA при 220/415 V AC 50/60 Hz

42 kA при 440 V AC 50/60 Hz

42 kA при 525 V AC 50/60 Hz

42 kA при 690 V AC 50/60 Hz

Максимално време за реакция при затваряне70 ms

Максимално спирачно време25-25 ms

Механична издръжливост12500 cycles без поддръжка

25000 cycles с поддръжка

Монтажна подпораЗадна плоча

rails

Ном. ток на прекъсвача токов трансф.400 A

800 A

Номинален действащ ток на късо съединение88 kA 220/415 V AC при 50/60 Hz

88 kA 440 V AC при 50/60 Hz

88 kA 525 V AC при 50/60 Hz

88 kA 690 V AC при 50/60 Hz

Продуктови сертификатиCE

CCC

EAC

Свързващи клеми115 mm

СтандартиEN/IEC 60947-1

EN/IEC 60947-2

тегло на продукта90-90 kg

Широчина441 mm

Височина439 mm

Дълбочина395 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Степен на защита IPIP30 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране
