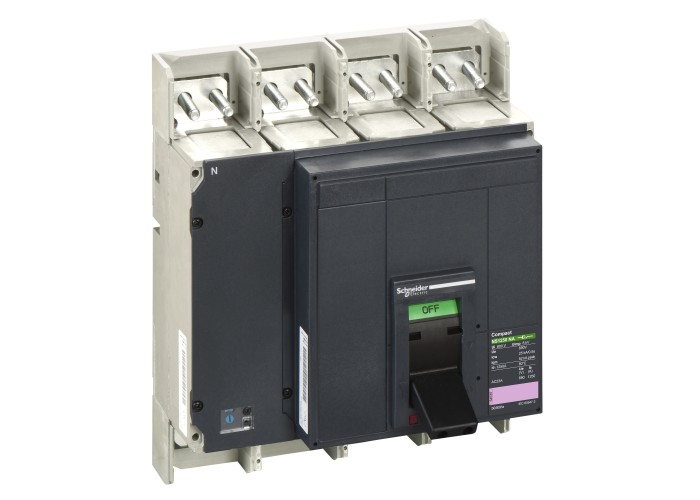

Schneider Electric 33427 - Compact NS switches disconnectors Товаров прекъсвач с лят корпус Compact NS1250 NA - 1250 A - 4 полюса

Основни

Гама на продуктаNS630b...1600

тип на мрежатаAC

тип офертаC4

Тип продукт или компоненттоваров разединител

Брой полюси4P

Възможност за изолацияда в съответствие с IEC 60947-3

Код изключвателна способностNA

Наименование на продуктаCompact NS

Гама на продуктаCompact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоCompact NS1250 NA

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениещифт

[Icw] макс. кратковременен ток на устойчивост25 kAпо време на0.5 s в съответствие с IEC 60947-3

4 kAпо време на20 s в съответствие с IEC 60947-3

[Ith] конвенционален терм. ток на свободен въз1250 A при 60 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-3

[Ui] номинално изолационно напрежение800 V AC 50/60 Hz в съответствие с IEC 60947-3

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-3

Видимо прекъсванене

Електрическа устойчивост1000 cycles 440 V AC 50/60 Hz в съответствие с IEC 60947-3

Индикатор за позиция на контактаДа

Код за съвместимостNS1250

Механична издръжливост6000 cycles в съответствие с IEC 60947-3

Монтажна подпораШаси

Номинален действащ ток на късо съединение52 kA 690 V AC при 50/60 Hz

Номинален работен токAC-23A: 1250 A AC 50/60 Hz 220/240 V

AC-23A: 1250 A AC 50/60 Hz 380/415 V

AC-23A: 1250 A AC 50/60 Hz 440/480 V

AC-23A: 1250 A AC 50/60 Hz 500/525 V

AC-23A: 1250 A AC 50/60 Hz 660/690 V

Свързващи клеми70 mm

Честота на мрежата50/60 Hz

Нето тегло на продукта18 kg

Широчина280 mm

Височина327 mm

Дълбочина147 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60947-3

Продуктови сертификатиASTA

ASEFA

СтандартиIEC 60947-3

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
