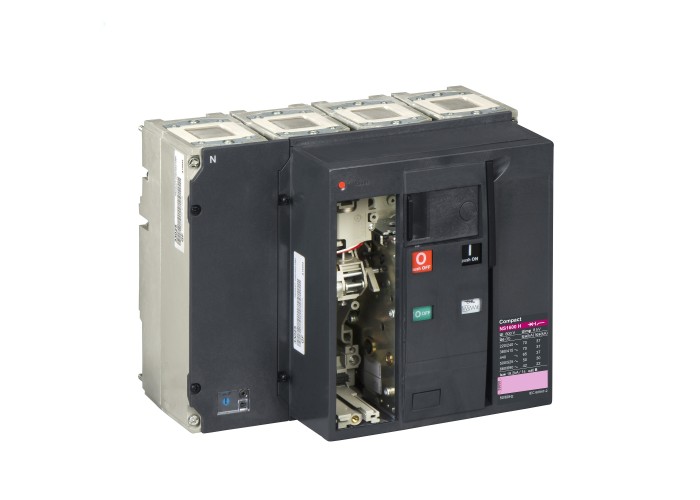

Compact NS > 630A Авт. прекъсвач, ComPact NS1600H, 70kA/415VAC, 1600A, фиксиран, електрическо управление, без изключващо у-во, 4P, Schneider Electric 33315

Основни

Гама на продуктаComPact NS630b...1600

Тип МонтажФиксиран

тип на мрежатаAC

Тип продукт или компонентБазова рамка

Тип управлениемоторен механизъм

[In] номинален ток1600 A при 50 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси4P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способност42 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

65 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

70 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

70 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Наименование на продуктаCompact NS

Неутрална позицияЛяво

Гама на продуктаCompact

ПрекъсвачCompact NS1600H

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоCompact NS1600H

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип защитаБез защита

[Ics] номинална експлоатационна прекъсваща с30 kA при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2 (електрическа операция)

22 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2 (електрическа операция)

37 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 (електрическа операция)

37 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 (електрическа операция)

37 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 (електрическа операция)

[Icw] макс. кратковременен ток на устойчивост19.2 kA 1 s в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Електрическа устойчивост5000 cycles 440 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2

1000 cycles 690 V AC 50/60 Hz In в съответствие с IEC 60947-2

2000 cycles 440 V AC 50/60 Hz In в съответствие с IEC 60947-2

2000 cycles 690 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2

Загуба на мощност74 W

Интегрална незабавна защита40-40 kA

Код за съвместимостNS1600

Механична издръжливост10000 cycles в съответствие с IEC 60947-2

Монтажна подпораЗадна плоча

Свързващи клеми70 mm

Широчина280 mm

Височина327 mm

Дълбочина147 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60947

Продуктови сертификатиASEFA

LCIE

ASTA

СтандартиIEC 60947-2

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
