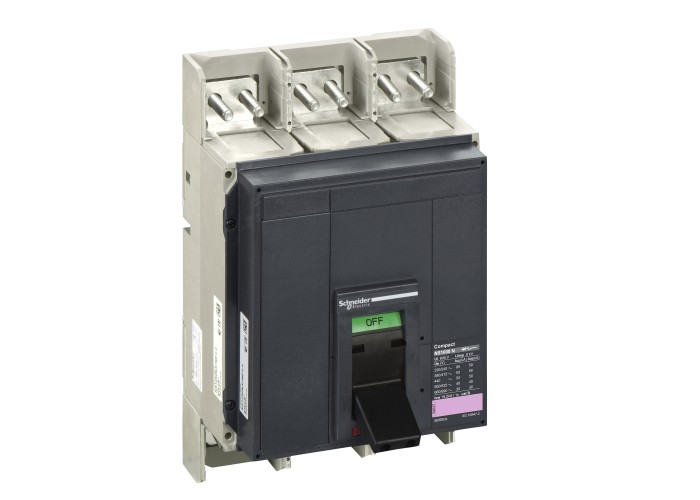

Schneider Electric 33240 - Compact NS > 630A Авт. прекъсвач Compact NS1000N - 3 полюса - 1000 A - фиксиран - без изкл. блок

Основни

Гама на продуктаComPact NS630b...1600

Тип МонтажФиксиран

тип на мрежатаAC

Тип продукт или компонентБазова рамка

Тип управлениещифт

въртяща се дръжка

[In] номинален ток1000 A при 50 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способност30 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

85 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

40 kA Icu при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Наименование на продуктаCompact NS

Гама на продуктаCompact

ПрекъсвачCompact NS1000N

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоCompact NS1000N

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип защитаБез защита

[Ics] номинална експлоатационна прекъсваща с30 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2 (manual operation)

40 kA при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2 (manual operation)

50 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 (manual operation)

50 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 (manual operation)

50 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 (manual operation)

[Icw] макс. кратковременен ток на устойчивост19.2 kA 1 s в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение800 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Електрическа устойчивост2000 cycles 690 V AC 50/60 Hz In в съответствие с IEC 60947-2

4000 cycles 690 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2

5000 cycles 440 V AC 50/60 Hz In в съответствие с IEC 60947-2

6000 cycles 440 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2

Загуба на мощност22 W

Интегрална незабавна защита40-40 kA

Код за съвместимостNS1000

Механична издръжливост10000 cycles в съответствие с IEC 60947-2

Монтажна подпораЗадна плоча

Свързващи клеми70 mm

Широчина210 mm

Височина327 mm

Дълбочина147 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60947

Продуктови сертификатиLCIE

ASEFA

ASTA

СтандартиIEC 60947-2

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
