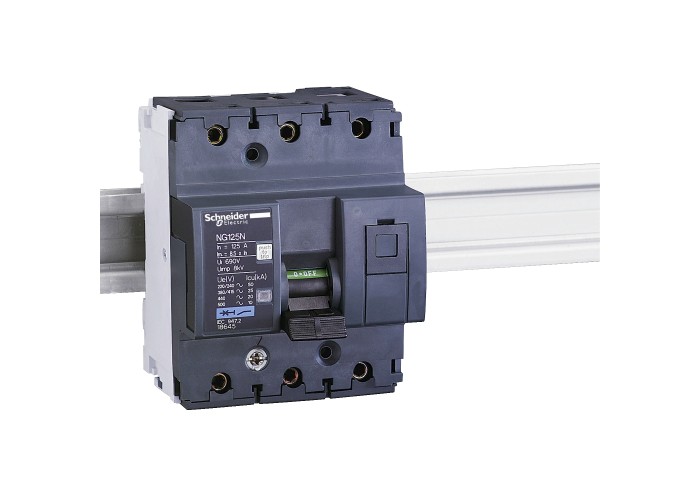

Acti 9 NG125 Миниатюрен автоматичен прекъсвач, Acti9 NG125N, 3P, 125 A, D крива, 25 kA (IEC 60947-2), Schneider Electric 18671

Основни

Гама на продуктаNG125

тип на мрежатаAC

DC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток125 A при 40 °C

Брой защитени полюси3

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Изключвателна способност20 kA Icu при ≤ 375 V DC в съответствие с EN/IEC 60947-2

10 kA Icu при 500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

20 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

25 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

50 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с IEC 60947-2

Код изключвателна способностN

КриваD

Наименование на продуктаActi9 NG125

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоNG125N

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип МонтажСкоба

Тип управлениещифт

manual tripping test

[Ue] Номинално изолационно напрежение690 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

[Ue] номинално работно напрежение≤ 375 V DC

380...415 V AC 50/60 Hz

500 V AC 50/60 Hz

220...240 V AC 50/60 Hz

440 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с EN/IEC 60947-2

9 мм стъпки9

Електрическа устойчивост5000 cycles

Затягащ момент6-6 N.m

Захват на проводника20 mm

Защита от земна утечкаОтделен блок

Индикатор за позиция на контактаДа

Код за съвместимостNG125

Локална сигнализацияИндикация Вкл./Изкл.

Индикатор за изключване

Магнитно изключване12 x In

Механична издръжливост20000 cycles

Монтажна подпора35 mm симетрични DIN шина

Пазарен сегментМалки търговски обекти

Позиция за монтажвертикален

положение за заключване(блокиране)заклювчващ

Работна изключвателна възможност37.5 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz

18.75 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz

15 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz

7.5 kA 75 % в съответствие с EN/IEC 60947-2 - 500 V AC 50/60 Hz

20 kA 100 % в съответствие с EN/IEC 60947-2 - ≤ 375 V DC

Разпределителен блокНЕ

Свързване - клеморедТунелен тип клеми16-70 mm² твърд

Тунелен тип клеми10-50 mm² гъвкав

Свързващи клеми27 mm Между фази

Честота на мрежата50/60 Hz

Нето тегло на продукта0.72 kg

Широчина81 mm

Височина103 mm

Дълбочина81 mm

Околна среда

Категория на защитаIV

Ниво на замърсяване3 в съответствие с IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-1

Относителна влажност95-95 % при 55-55 °C

СтандартиEN/IEC 60947-2

Степен на защита IKIK05 в съответствие с EN/IEC 62262

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-30-70 °C
