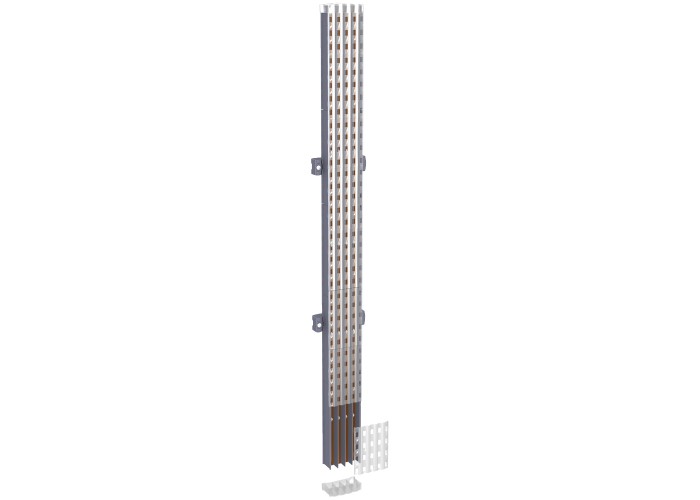

Linergy BW 3P IPxxB изолиран шинопровод 400A L1000, Schneider Electric 04113

Детайлна информация

Обхват / ГамаLinergy

Гама на продуктаLinergy

Тип продукт или компонентШинопровод

Наименование на продуктаLinergy BW

Съвместимост на гаматаPrisma Prisma G табло; Prisma Prisma P табло

IP степен на защитаIPxx B

описание на шинопроводInsulated bar

Количество в комплектКомплект от 1 бр.

Брой полюси3P

Начин на инсталацияВертикален заден

installation descriptionКвадратен - ширина 650 mm; Floor-standing enclosure - ширина 600 mm; Табло за монтаж на стена - ширина 600 mm

[Ue] Номинално изолационно напрежение750 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Номинален работен ток400 A

Устойчивост на ток на късо съединение20 kA (1 s)

Максимален ток на устойчивост52,5 kA

I²t при активиране400000 kA².s

Допустим ток400 A

дължина1000 mm

Нето тегло на продукта5,12 kg

Type of busbar connection#N/A

Свързващи клемиВръзки 25 mm

СтандартиIEC 61439-1; IEC 61439-2

Продуктови сертификатиASEFA

Механична устойчивостSeismic tests structure reinforcement - #N/A в съответствие с #N/A

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 14,5 cm

Широчина на пакет 113,0 cm

Дължина на пакет 1112,5 cm

Тегло на пакет 15,13 kg

Тип пакет 2P12

Брой единици в пакет 230

Височина на пакет 237,5 cm

Широчина на пакет 280,0 cm

Дължина на пакет 2120,0 cm

Тегло на пакет 2165,9 kg

Гаранция (в месеци)18
