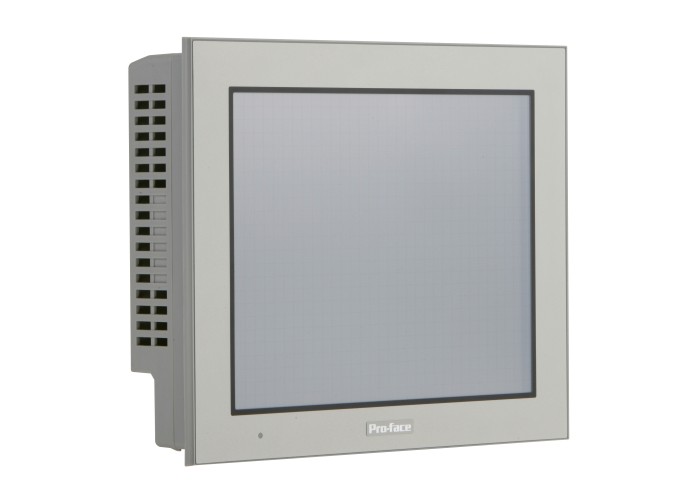

Schneider Electric PFXGP4501TAD - Pro-face GP4000 - Graphic Display Panel

Основни

Гама на продуктаPro-face GP4000

Тип продукт или компонентекран със сензорен панел

софтуерно обозначениеGP-Pro EX

Допълнителни устройства

Тип дисплейcolour TFT LCD

Тип интегрирана връзкаСерийна връзка COM1 1 SUB-D 9-pin male RS232C 2400...115200 bps

COM2 серийна връзка 1 SUB-D 9-pin male RS422/RS485 2400...115200 bps

COM2 серийна връзка 1 SUB-D 9-pin male RS422/RS485 187.5 kbps MPI

USB 2.0 тип A

USB 2.0 type mini B

Ethernet 1 RJ45 10BASE-T/100BASE-TX

SD card slot

Тип охлажданеAN (air natural)

[Us] номинално захранващо напрежение24 V DC

Backlight lifespan50000 hours с Бял

Rated short-duration power frequency withstand voltage1000 V AC during 1 мин

Входно напражение лимит19,2...28,8 V DC

Електрическо свързванекабел 2 mm², AWG 14, max resistance 100 Ohm for functional grounding

Локална сигнализацияСтатус LED зелен, Стабилно за offline

Статус LED зелен, Стабилно за operating status (RUN)

Статус LED зелен, мигащ за logic stop

Статус LED Оранжево, мигащ за software starting up

Статус LED червен, Стабилно за захранване ВКЛЮЧЕНО

Статус LED червен, мигащ за ERR (Error)

максимална консумация на енергия в W17 W

12 W when power is not supplied to external devices

7 W backlight off (standby mode)

8 W backlight dimmed (brightness: 20%)

Начин на монтажс 4 винта 1.6...5 mm thick panel

описание на паметтаuser data memory 32 MB

Пусков ток30 A

разделителна способност на диспея640 x 480 pixels VGA

размер на дисплей10.4 inch

размери на отворите259 x 201 mm panel cut dimension

шрифт на знакJapanese

ASCII

Chinese (simplified Chinese)

Chinese (traditional Chinese)

Корейски

Кирилица

Thai

Яркост16 levels via touch panel

16 levels by software

Нето тегло на продукта2 kg

Цвят на дисплей65536 цвята

Широчина272.5 mm

Височина214.5 mm

Дълбочина57 mm

Околна среда

Директиви2014/35/ЕС - директива за ниско напрежение

2014/30/EU - електромагнитна съвместимост

2012/19/EU - WEEE directive

2011/65/ЕС - RoHS

2015/863/EU - RoHS directive

Екологични характеристикиcorrosive gas free

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд - test level: 6 kV (разреждане на контакт) conforming to EN/IEC 61000-4-2 ниво 3

Ниво на замърсяване2

Относителна влажност10-90 % non condensing

Относителна влажност за съхранение10-90 % non condensing

Продуктови сертификатиUL

cUL

CE

UKCA

UKEX

KC

CCC Ex

RCM

EAC

DNV

ABS

LR

BV

RINA

CCS

NK

СтандартиEN 61000-6-4

IEC 61000-6-2

UL 508

CSA C22.2 No 142

ANSI/ISA 12.12.01

CSA C22.2 No 213 Class I Division 2

Съпротивление на изолацията> 10 MOhm

температура на околната среда за съхранени-20-60 °C

Температура на околния въздух при работа0-55 °C

Устойчивост на вибрации3.5 mm 5-9 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) в съответствие с EN/IEC 61131-2

9.8 m/s² 9-150 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) в съответствие с EN/IEC 61131-2

Устойчивост на удар147 m/s² (X, Y, Z directions for 3 times) в съответствие с EN/IEC 61131-2

Допустима работна надморска височина2000 m
