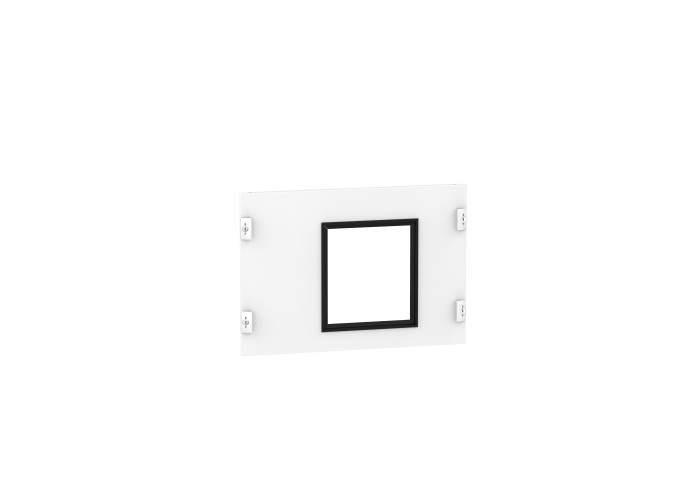

Schneider Electric LVS03692 - PrismaSeT - "PrismaSeT P Преден панел ВЕРТИКАЛЕН FIXED MTZ1/NT"

Основни

Гама на продуктаPrismaSeT P

Съвместимост на гаматаPrismaSeT (PrismaSeT P) cubicle

Тип продукт или компонентпредна плоча

Вид на предната плочаотвор

Допълнителни устройства и аксесоариаксесоар за монтаж

Инсталирано устройствоMasterpact: Фиксиран NT06...10 - контрол: щифт - вертикален инсталация

Masterpact: Фиксиран NT06...10 - контрол: моторен механизъм - вертикален инсталация

Masterpact: Фиксиран NT12 - контрол: щифт - вертикален инсталация

Masterpact: Фиксиран NT12 - контрол: моторен механизъм - вертикален инсталация

Masterpact: Фиксиран NT16 - контрол: щифт - вертикален инсталация

Masterpact: Фиксиран NT16 - контрол: моторен механизъм - вертикален инсталация

Гама на продуктаPrismaSeT

Описание на полюсите1 х3P: монтажна плочаподдържа: NT06...10 вертикален инсталация

1 х4P: монтажна плочаподдържа: NT06...10 вертикален инсталация

1 х3P: монтажна плочаподдържа: NT12 вертикален инсталация

1 х4P: монтажна плочаподдържа: NT12 вертикален инсталация

1 х3P: монтажна плочаподдържа: NT16 вертикален инсталация

1 х4P: монтажна плочаподдържа: NT16 вертикален инсталация

Работно положениеХоризонтал

Допълнителни устройства

Enclosure/cubicle width650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 3P 1 front connection on adaptor 12

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 3P 1 front connection on adaptor 12

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 3P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 3P 1 rear connection on adaptor 11

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 3P 1 front connection on Canalis 17

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 3P 1 front connection on Canalis 17

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 3P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 3P 1 rear connection on Canalis 16

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 4P 1 front connection on adaptor 12

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 4P 1 front connection on adaptor 12

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 4P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 4P 1 rear connection on adaptor 11

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 4P 1 front connection on Canalis 17

650 mm 400 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 4P 1 front connection on Canalis 17

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран щифт вертикален 4P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT06...10 Фиксиран моторен механизъм вертикален 4P 1 rear connection on Canalis 16

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 3P 1 front connection on adaptor 14

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 3P 1 front connection on adaptor 14

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 3P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 3P 1 rear connection on adaptor 11

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 3P 1 front connection on Canalis 17

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 3P 1 front connection on Canalis 17

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 3P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 3P 1 rear connection on Canalis 16

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 4P 1 front connection on adaptor 14

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 4P 1 front connection on adaptor 14

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 4P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 4P 1 rear connection on adaptor 11

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 4P 1 front connection on Canalis 17

650 mm 400 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 4P 1 front connection on Canalis 17

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран щифт вертикален 4P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT12 Фиксиран моторен механизъм вертикален 4P 1 rear connection on Canalis 16

650 mm 400 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 3P 1 front connection on adaptor 14

650 mm 400 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 3P 1 front connection on adaptor 14

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 3P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 3P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 3P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 3P 1 rear connection on Canalis 16

650 mm 400 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 4P 1 front connection on adaptor 14

650 mm 400 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 4P 1 front connection on adaptor 14

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 4P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 4P 1 rear connection on adaptor 11

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран щифт вертикален 4P 1 rear connection on Canalis 16

650 mm 800 mm PrismaSeT P квадратен Masterpact NT16 Фиксиран моторен механизъм вертикален 4P 1 rear connection on Canalis 16

Брой вертикални модули [50 mm]7

Защитни меркиелектрофореза и термично полимеризиран полиестер-епоксиден прах

Количество в комплекткомплект от 1 бр.

Материалстомана

Покритиематиран

с текстура

Продуктови сертификатиASTA

свързваща позициясвръзка отпред

свръзка отзад

СтандартиIEC 61439-2

IEC 61439-1

табло/кубично описаниеквадратен 650 mm 400 mm

квадратен 650 mm 800 mm

Нето тегло на продукта1.44 kg

Широчина500 mm

Височина350 mm

Цвятбял (RAL 9003)
