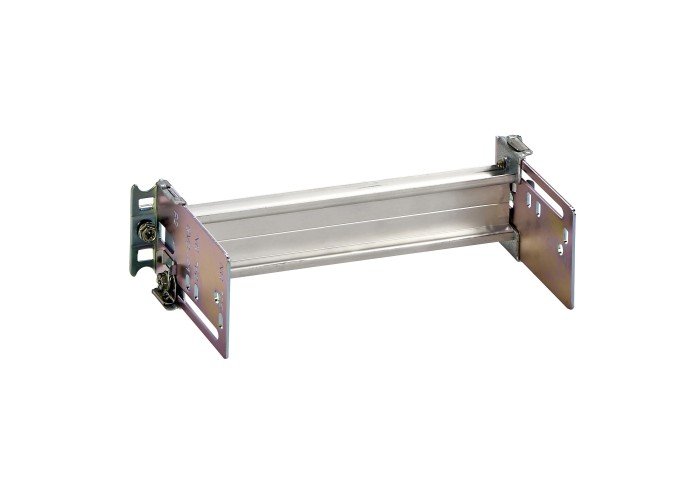

Schneider Electric LVS03011 - PrismaSeT - "PrismaSeT G W300 Регулируема релса"

Основни

Гама на продуктаPrismaSeT G

Съвместимост на гаматаPrismaSeT (PrismaSeT G) Канал

Тип продукт или компонентшина

Тип шиниРегулируем

модулна

Допълнителни устройства и аксесоариаксесоар за монтаж

Инсталирано устройствоTeSys: Фиксиран GV2L

TeSys: Фиксиран GV2P

TeSys: Фиксиран GV3

ComPact: Фиксиран NG160 Беззащита от утечка на земя - контрол: щифт

ComPact: Фиксиран NG160 NA Беззащита от утечка на земя - контрол: щифт

Altistart: ATS01N103/106FT

TeSys: Фиксиран D or K contactors ≤ 40 A - Хоризонтален инсталация

TeSys: Фиксиран GV2 + D or K contactors ≤ 40 A - Хоризонтален инсталация

TeSys: Фиксиран GV3Pxx1 + LC1D40 to D65 - Хоризонтален инсталация

TeSys: Фиксиран TeSys U - Хоризонтален инсталация

ComPact: Фиксиран NSXm Беззащита от утечка на земя - контрол: щифт - вертикален инсталация

ComPact: Фиксиран NSXm Сзащита от утечка на земя - контрол: щифт - вертикален инсталация

Гама на продуктаPrismaSeT

Описание на полюсите1 x 3P: Фиксиран NG160

1 x 4P: Фиксиран NG160

1 x 3P: Фиксиран NG160 NA

1 x 4P: Фиксиран NG160 NA

4 x 4P: Фиксиран D or K contactors ≤ 40 A Хоризонтален

4 x 3P: Фиксиран GV2 + D or K contactors ≤ 40 A Хоризонтален

4 x 3P: Фиксиран GV2L

4 x 3P: Фиксиран GV2P

3 x 3P: Фиксиран GV3

3 x 3P: Фиксиран GV3Pxx1 + LC1D40 to D65 Хоризонтален

4 x 3P: Фиксиран TeSys U Хоризонтален

1 x 3P или 4P: Фиксиран NSXm вертикален

Допълнителни устройства

тип офертастандартно

9 мм стъпки20

Enclosure/cubicle width300 mm PrismaSeT G floor-standing duct Altistart ATS01N103/106FT 19 4 100 mm

300 mm PrismaSeT G wall-mounted duct Altistart ATS01N103/106FT 19 4 100 mm

300 mm PrismaSeT G floor-standing duct TeSys D or K contactors ≤ 40 A Фиксиран Хоризонтален 4P 4 direct 3 75 mm

300 mm PrismaSeT G wall-mounted duct TeSys D or K contactors ≤ 40 A Фиксиран Хоризонтален 4P 4 direct 3 75 mm

300 mm PrismaSeT G floor-standing duct TeSys GV2 + D or K contactors ≤ 40 A Фиксиран Хоризонтален 3P 4 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct TeSys GV2 + D or K contactors ≤ 40 A Фиксиран Хоризонтален 3P 4 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct TeSys GV2L Фиксиран 3P 4 direct 3 75 mm

300 mm PrismaSeT G wall-mounted duct TeSys GV2L Фиксиран 3P 4 direct 3 75 mm

300 mm PrismaSeT G floor-standing duct TeSys GV2P Фиксиран 3P 4 direct 3 75 mm

300 mm PrismaSeT G wall-mounted duct TeSys GV2P Фиксиран 3P 4 direct 3 75 mm

300 mm PrismaSeT G floor-standing duct TeSys GV3 Фиксиран 3P 3 direct 5 75 mm

300 mm PrismaSeT G wall-mounted duct TeSys GV3 Фиксиран 3P 3 direct 5 75 mm

300 mm PrismaSeT G floor-standing duct TeSys GV3Pxx1 + LC1D40 to D65 Фиксиран Хоризонтален 3P 3 direct 7 150 mm

300 mm PrismaSeT G wall-mounted duct TeSys GV3Pxx1 + LC1D40 to D65 Фиксиран Хоризонтален 3P 3 direct 7 150 mm

300 mm PrismaSeT G floor-standing duct ComPact NG160 Без Фиксиран щифт 3P 1 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct ComPact NG160 Без Фиксиран щифт 3P 1 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct ComPact NG160 Без Фиксиран щифт 4P 1 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct ComPact NG160 Без Фиксиран щифт 4P 1 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct ComPact NG160 NA Без Фиксиран щифт 3P 1 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct ComPact NG160 NA Без Фиксиран щифт 3P 1 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct ComPact NG160 NA Без Фиксиран щифт 4P 1 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct ComPact NG160 NA Без Фиксиран щифт 4P 1 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 5 100 mm

300 mm PrismaSeT G wall-mounted duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 5 100 mm

300 mm PrismaSeT G floor-standing duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 5 125 mm

300 mm PrismaSeT G wall-mounted duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 5 125 mm

300 mm PrismaSeT G floor-standing duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 4 100 mm

300 mm PrismaSeT G wall-mounted duct TeSys TeSys U Фиксиран Хоризонтален 3P 4 direct 4 100 mm

300 mm PrismaSeT G floor-standing duct ComPact NSXm Без Фиксиран щифт вертикален 3P или 4P 1 direct 7 200 mm

300 mm PrismaSeT G wall-mounted duct ComPact NSXm Без Фиксиран щифт вертикален 3P или 4P 1 direct 7 200 mm

300 mm PrismaSeT G floor-standing duct ComPact NSXm Без Фиксиран щифт вертикален 3P или 4P 1 connection block 7 200 mm

300 mm PrismaSeT G wall-mounted duct ComPact NSXm Без Фиксиран щифт вертикален 3P или 4P 1 connection block 7 200 mm

300 mm PrismaSeT G floor-standing duct ComPact NSXm С Фиксиран щифт вертикален 3P или 4P 1 direct 7 200 mm

300 mm PrismaSeT G wall-mounted duct ComPact NSXm С Фиксиран щифт вертикален 3P или 4P 1 direct 7 200 mm

300 mm PrismaSeT G floor-standing duct ComPact NSXm С Фиксиран щифт вертикален 3P или 4P 1 connection block 7 200 mm

300 mm PrismaSeT G wall-mounted duct ComPact NSXm С Фиксиран щифт вертикален 3P или 4P 1 connection block 7 200 mm

Number of vertical modules [50 mm]4 : ATS01N103/106FT в 300 mm floor-standing duct

4 : ATS01N103/106FT в 300 mm wall-mounted duct

3 : D or K contactors ≤ 40 A, direct в 300 mm floor-standing duct

3 : D or K contactors ≤ 40 A, direct в 300 mm wall-mounted duct

5 : GV2 + D or K contactors ≤ 40 A, direct в 300 mm floor-standing duct

5 : GV2 + D or K contactors ≤ 40 A, direct в 300 mm wall-mounted duct

3 : GV2L, direct в 300 mm floor-standing duct

3 : GV2L, direct в 300 mm wall-mounted duct

3 : GV2P, direct в 300 mm floor-standing duct

3 : GV2P, direct в 300 mm wall-mounted duct

5 : GV3, direct в 300 mm floor-standing duct

5 : GV3, direct в 300 mm wall-mounted duct

7 : GV3Pxx1 + LC1D40 to D65, direct в 300 mm floor-standing duct

7 : GV3Pxx1 + LC1D40 to D65, direct в 300 mm wall-mounted duct

5 : NG160 Без, direct в 300 mm floor-standing duct

5 : NG160 Без, direct в 300 mm wall-mounted duct

5 : NG160 NA Без, direct в 300 mm floor-standing duct

5 : NG160 NA Без, direct в 300 mm wall-mounted duct

7 : NSXm Без, direct в 300 mm floor-standing duct

7 : NSXm Без, direct в 300 mm wall-mounted duct

7 : NSXm Без, connection block в 300 mm floor-standing duct

7 : NSXm Без, connection block в 300 mm wall-mounted duct

5 : TeSys U, direct в 300 mm floor-standing duct

5 : TeSys U, direct в 300 mm wall-mounted duct

4 : TeSys U, direct в 300 mm floor-standing duct

4 : TeSys U, direct в 300 mm wall-mounted duct

7 : NSXm С, direct в 300 mm floor-standing duct

7 : NSXm С, direct в 300 mm wall-mounted duct

7 : NSXm С, connection block в 300 mm floor-standing duct

7 : NSXm С, connection block в 300 mm wall-mounted duct

Количество в комплекткомплект от 1 бр.

Материалметал

табло/кубично описаниеfloor-standing duct 300 mm

wall-mounted duct 300 mm

Нето тегло на продукта0.18 kg

Широчина217 mm

Височина58 mm

Дълбочина97 mm

Цвятнатурален

Околна среда

Продуктови сертификатиASTA

СтандартиIEC 61439-2

IEC 61439-1
