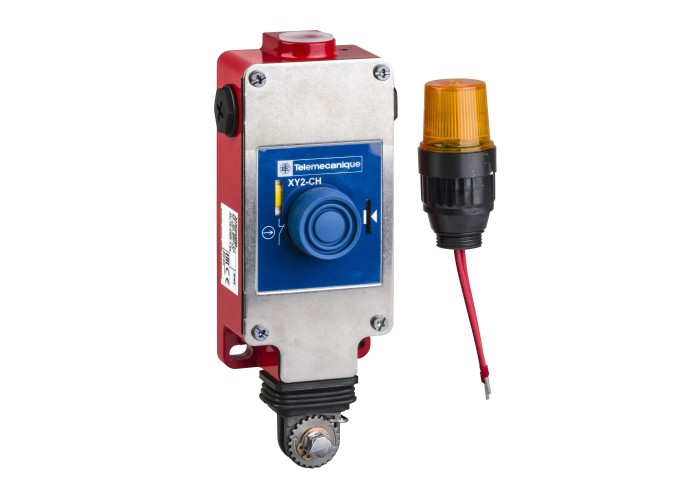

Авариен въжен изключвател със заключване XY2C, с бутон, Telemecanique XY2CH14253

Заглавна страница

Гама на продуктаTelemecanique Emergency stop rope pull switches XY2C

продукт или тип компонентlatching emergency stop rope pull switch

Housing colourЧервен RAL 3000

Категория на защитаКлас I в съответствие с EN/IEC 61140

Клас I в съответствие с NF C 20-030

Съкратено наименование на устройствотоXY2CE

Допълнителни устройства

Тип и състав на контактите2 NC + 1 NO

[Ue] Изолационно напрежение500 V Ниво на замърсяване 3) в съответствие с EN/IEC 60947-1

300 V в съответствие с UL 508

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-1

Cover materialstainless steel

Maximum resistance across terminals25 MOhm в съответствие с EN/IEC 60255-7 category 3

25 MOhm в съответствие с NF C 93-050 method A

Trigger cable anchor pointRH or LH side

Trigger cable maximum length30 m

Брой кабели1

Вкл при положителен сигналС в съответствие с EN/IEC 60947-5-1

Данни за безопасностB10d = 4000000 value given for a life time of 20 years limited by mechanical or contact wear в съответствие с IEC 60947-5-5

Затягащ момент0.8-1.2 N.m

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на EN/IEC 60269

Код за съвместимостXY2CE

Локална сигнализацияБез сигнална лампа

МаркировкаCE

Материал за основатаZamak

Механична издръжливост800000 цикъла

Ниво на безопасностcan reach PL = e with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach category 4 with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach SIL 3 with the appropriate monitoring system and correctly wired в съответствие с EN/IEC 61508

Номер на кабелния вход3 tapped entry за Pg 13.5 Кабелно уплътнение

Номинален работен ток3 A at 240 V, AC-15, A300 в съответствие с EN/IEC 60947-5-1 appendix A

0.27 A at 250 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1 appendix A

Номинален стандартен термичен ток10 A

Нулиранеby booted push-button

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

разстояние между два кабелни носача5-5 m

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, 1 x 0.5...2 x 1.5 mm²

Самозатягащи се клеми, 1 x 0.34...2 x 0.75 mm²

тегло на продукта1.45 kg

Околна среда

product certificationsUL category NISD emergency stop devices

CCC

Защитни меркиTC

Стандартиwork equipment directive 2009/104/EC

EN/IEC 60947-5-5

CSA C22.2 No 14

EN/ISO 13850

EN/IEC 60947-5-1

machinery directive 2006/42/EC

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации10 gn е= 10-300 Hz) съответстващ на EN/IEC 60068-2-6

Устойчивост на удар50 gn 11 ms съответстващ на EN/IEC 60068-2-27
