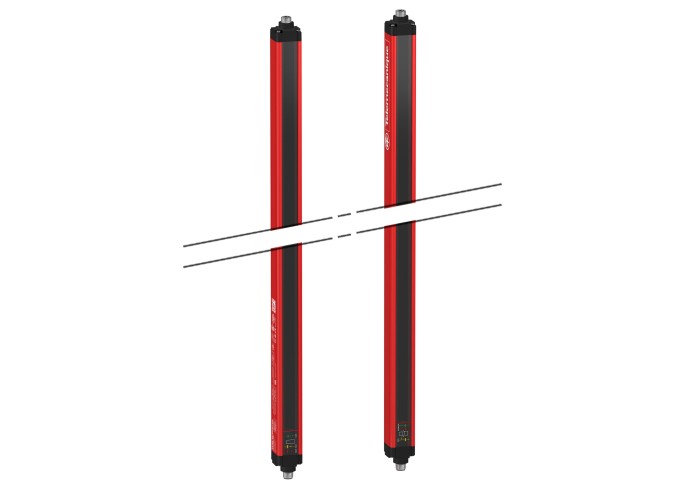

Светлинни бариери XUSL тип 4, Slave2 - защита на пръсти, стандартен обхват на чувствителност- Hp = 610 mm, R=14mm, Telemecanique XUSL4E14F061NS2

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Safety light curtains XUSL

продукт или тип компонентsafety light curtain type 4

тип на изходния сигнал2 safety outputs OSSD solid-state PNP (arc suppression)

Тип стартиранеautomatic

manual

Тип управлениеselected by wiring

[Sn] номинално разстояние за наблюдение1-6 m by cabling

0-3 m by cabling

Minimum object diameter for detection14 mm

Брой лъчи60

Високо защитен610 mm

Специфично приложение на продуктаfor finger protection

Съкратено наименование на устройствотоXUSL4E

Допълнителни устройства

Тип изходна мрежаDC

тип офертаstandard distance

[EAA] effective aperture angle2.5 ° at 3 m

[Us] номинално захранващо напрежение24 V DC +/- 20 %

Housing colourЧервен RAL 3000

Maximum voltage drop < 0.5 V

Topologydaisy chain slave2

граници на изходен ток0.4 A за safety outputs OSSD

Електрическо свързване1 male connector M12 5 pins трансмитер

1 male connector M12 8 pins приемник

ЕмисияIR LED 950 nm

ЗахранванеДоставна мощност в съответствие с IEC 61496-1

Доставна мощност в съответствие с IEC 60204-1

Изходно напрежение24 V

Консумация на ток42 mA Без товар трансмитер

83 mA Без товар приемник

42 mA трансмитер

900 mA С максимално натоварване приемник

Локална сигнализация1 multi-colour LED трансмитер

2 два цвята LEDs приемник

МаркировкаCE

Материалалуминий: Кутия

полукарбонат: лицев панел

polypropylene: end caps

Налична функцияtest

muting through external safety module XPSLCMUT1160

LED display of operating modes and faults

Начин на монтажС монтажни скоби

Номинален работен ток2 A

система за разпознаванесистема предавател-приемник

съдържание на комплекта adjustable mounting bracket(s)

1 receiver(s)

1 transmitter(s)

1 user guide with certificate of conformity on CD-ROM

тегло на продукта1.22 kg

Околна среда

Average diagnostic coverage97.3 % в съответствие с EN/ISO 13849-1

Данни за безопасностPFHd = 1.06E-8 1/h в съответствие с IEC 61508

Директиви89/336/EEC - electromagnetic compatibility

89/655/EEC - work equipment

98/37/EEC - machinery

Експлоатационен живот20 година(години)

Ниво на безопасностtype 4 в съответствие с IEC 61496-1

SIL 3 в съответствие с IEC 61508

SILCL 3 в съответствие с IEC 62061

category 4 в съответствие с EN/ISO 13849-1

PL = e в съответствие с EN/ISO 13849-1

Относителна влажност0-95 % без кондензация

Продуктови сертификатиTÜV

CE

cULus

Степен на защита IPIP65

IP67

температура на околната среда за съхранени-35-70 °C

-13-158 °F

Температура на околния въздух при работа14-131 °F

-20-55 °C

Устойчивост на вибрации0.35 +/- 0.05 mm е= 10-55 Hz) съответстващ на IEC 61496-1

Устойчивост на удар10 gn за 16 ms в съответствие с IEC 61496-1

Характеристики на околната средаresistance to light disturbance в съответствие с EN/IEC 61496-2
