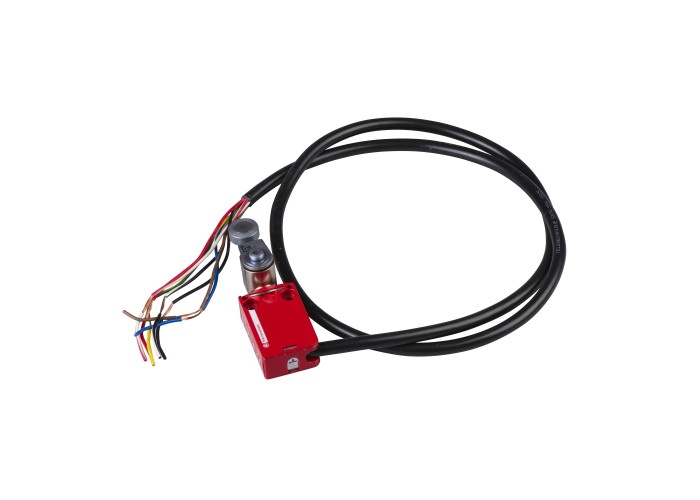

Краен изключвател за безопасност XCSM, метален, въртящ лост, 2 NC + 1 NO, кабел 5 m, Telemecanique XCSM3716L5

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Safety switches XCS

продукт или тип компонентsafety limit switch

Тип главаВъртяща глава

Тип и състав на контактите1 NC + 1 NC + 1 NO

Вид механизъмстраничен подход

Вид операторsteel roller lever

дизайнМиниатюрен

защитна технологияplastic protective cover, secured by 5-lobe socket head safety screw

Материалметал

Наименование на компонентаXCSM

Рсабота на контактаslow-break, break before make

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

400 V 3) в съответствие с IEC 60947-5-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Maximum resistance across terminals25 MOhm в съответствие с IEC 60255-7 категория 3

Брой полюси3

Вкл при положителен сигналС NC контакт

Дължина на кабела5 m

Електрическо свързванеpre-cabled

Защита от късо съединение6 A Патронни предпазители gG (gl)

Източник на превключванеС 30° cam

Максимална скорост на механизма1.5 m/s

Материал за главаZamak

Материал за основатаZamak

Механична издръжливост10000000 цикъла

Мин момент за отваряне0.1 N.m

Минимален момент за изключване0.5 N.m

Минимална задвижваща скорост6 m/min

Начин на монтажДо тялото

Обозначение на контактен блокB300, AC-15 (Ue = 240 V, Ie = 1.5 A) в съответствие с EN 60947-5-1

B300, AC-15 (Ue = 240 V, Ie = 1.5 A) в съответствие с EN/IEC 60947-5-1 appendix A

R300, DC-13 (Ue = 250 V, Ie = 0.1 A) в съответствие с EN 60947-5-1

R300, DC-13 (Ue = 250 V, Ie = 0.1 A) в съответствие с EN/IEC 60947-5-1 appendix A

Състав на кабела7 x 0.5 мм²

Точност на повтаряне0.05 mm on the tripping points

тегло на продукта0.21 kg

Широчина30 mm

Височина94-94 mm

Дълбочина34 mm

Околна среда

Данни за безопасностB10d = 50000000 value given for a life time of 20 years limited by mechanical or contact wear

Защита от токов ударКлас I съответстващ на NF C 20-030

Клас I съответстващ на EN/IEC 61140

Защитни меркиTC

Ниво на безопасностcan reach category 4 with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach PL = e with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach SIL 3 with the appropriate monitoring system and correctly wired в съответствие с IEC 61508

Продуктови сертификатиCSA

UL

СтандартиEN/IEC 60204-1

UL 508

CSA C22.2 No 14

EN/IEC 60947-5-1

EN 1088

Степен на защита IKIK06 в съответствие с EN 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

IP68 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
