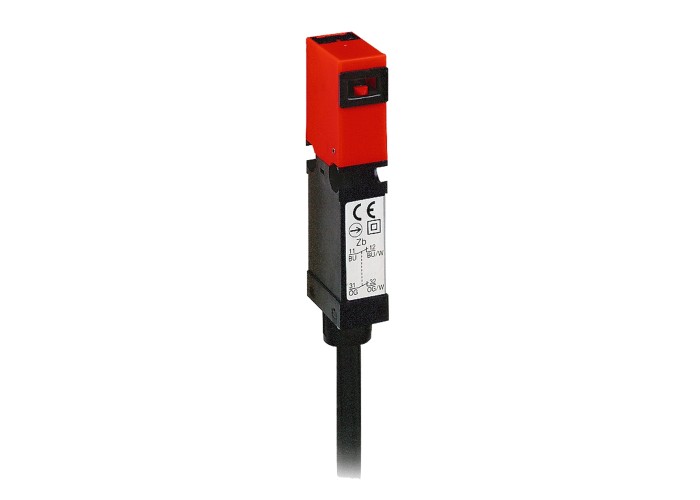

Миниатюрен превключвател за безопасност, пластмасов XCSMP, 1 NC + 1 NC + 1 NO, бавно действие, кабел 5 m, Telemecanique XCSMP70L5

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Safety switches XCS

продукт или тип компонентsafety switch

Тип главаkey operated fixed head

Тип и състав на контактите2 NC + 1 NO

Брой полюси3

дизайнМиниатюрен

Електрическо свързванеpre-cabled

Материалпластмаса

Наименование на компонентаXCSMP

Описание на заключванеwithout locking of actuator

Рсабота на контактаslow-break, break before make

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V в съответствие с EN/IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-5-1

Actuator forcible withdrawal rtc8 N

Minimum actuator force for extraction8 N

Данни за безопасностB10d = 5000000 value given for a life time of 20 years limited by mechanical or contact wear

Дължина на кабела5 m

Защита от късо съединение10 A Патронни предпазители gG (gl)

Изолациядвойна изолация

Максимална скорост на механизма1.5 m/s

Материал за главаPA (polyamide)

Материал за основатаPA (polyamide)

Механична издръжливост1000000 цикъла

Минимална задвижваща скорост0.05 m/s

Ниво на безопасностcan reach category 4 with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach PL = e with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach SIL 3 with the appropriate monitoring system and correctly wired в съответствие с EN/IEC 61508

Номинален работен ток0.55 A at 125 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1

0.27 A at 250 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1

0.75 A at 240 V, AC-15, C300 в съответствие с EN/IEC 60947-5-1

1.5 A at 120 V, AC-15, C300 в съответствие с EN/IEC 60947-5-1

Номинален стандартен термичен ток2.5 A

Работен обхват20 cyc/mn for maximum durability

Състав на кабела6 x 0.5 мм²

тегло на продукта0.11 kg

Широчина15 mm

Височина87-87 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас II съответстващ на EN/IEC 61140

Защитни меркиTC

Продуктови сертификатиUL

CSA

cUL

СтандартиEN/ISO 12100

CSA C22.2 No 14

EN 1088/ISO 14119

EN/IEC 60947-5-1

UL 508

EN/IEC 60204-1

Степен на защита IPIP67 в съответствие с EN/IEC 60529 and EN/IEC 60947-5-1

температура на околната среда за съхранени-25-80 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации6 gn е= 10-55 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
