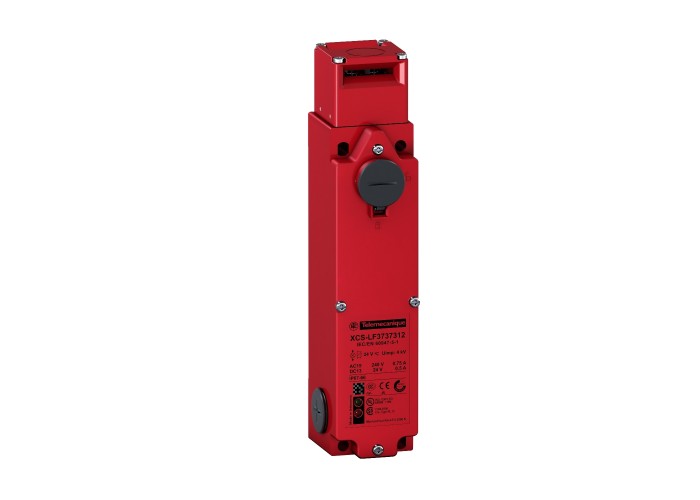

Превключвател за безопасност, метален, XCSLF, 4NC+2 NO, бавно действие 3 входа 1/2" NPT 24 V, Telemecanique XCSLF3737313

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Safety switches XCS

продукт или тип компонентsafety switch

Тип главаkey operated turret head

Тип и състав на контактите2 NC + 1 NO

[Us] номинално захранващо напрежение24 V - 15...10 %

Electromagnet interlockinglocking on de-energisation and unlocking on energisation of solenoid

Solenoid contacts type and composition2 NC + 1 NO (slow-break, break before make)

Брой полюси3

дизайнslim

Електрическо свързванеspring terminalКапацитет на накрайници: 1 x 1.5 mm² flexible or solid cable

spring terminalКапацитет на накрайници: 2 x 0.5 mm² flexible cables with 13 mm bared ends

Кабелен вход3 entries tapped за 1/2" NPT

Локална сигнализация за actuator withdrawn: 1 LED (Оранжево)

за actuator inserted and locked: 1 LED (зелен)

Материалметал

Наименование на компонентаXCSLF

Описание на заключванеwith interlocking, locking by solenoid

Рсабота на контактаslow-break, break before make

сигнално напрежение на веригата24 V

Допълнителни устройства

тип сигнална мрежаAC/DC

[Ue] Изолационно напрежение300 V в съответствие с UL 508

300 V в съответствие с CSA C22.2 No 14

250 V 3) в съответствие с EN/IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kV EN/IEC 60947-5-1

Maximum actuator forcible withdrawal rtc3000 N

Maximum load current≤ 15 A

Minimum actuator force for extraction20 N

Resistance to mechanical impact9.6 J against the partition

6.4 J without partition

Supply voltage typeAC/DC

Вкл при положителен сигналС NC контакт

Данни за безопасностB10d = 5500000 value given for a life time of 20 years limited by mechanical or contact wear

Защита от късо съединение4 A Патронни предпазители gG (gl)

6 A fast blow

Максимална скорост на механизма0.5 m/s

Материал за главаZamak

Материал за основатаZamak

Механична издръжливост1000000 цикъла

Минимален ток за превключване10 mA at 20 °C

Минимална задвижваща скорост0.01 m/s

Минимално превключвателно напрежение17 V

Ниво на безопасностcan reach category 4 with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach PL = e with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach SIL 3 в съответствие с EN/IEC 61508

Номинален работен ток0.55 A at 24 V, DC-13, R300 в съответствие с EN/IEC 60947-5-1

0.75 A at 240 V, AC-15, C300 в съответствие с EN/IEC 60947-5-1

Номинален стандартен термичен ток4 A

Работен обхват10 cyc/mn for maximum durability

Фактор на товара1

Честота на захранването50/60 Hz

тегло на продукта1.1 kg

Широчина44 mm

Височина205-205 mm

Дълбочина51 mm

Околна среда

Защита от токов ударКлас I съответстващ на EN/IEC 61140

Защитни меркиTC

Продуктови сертификатиUL

TÜV

CSA

СтандартиEN 1088/ISO 14119

EN/IEC 60947-5-1

EN/IEC 62061

EN/IEC 60204-1

UL 508

CSA C22.2 No 14

EN/ISO 13849-1

Степен на защита IPIP66 в съответствие с EN/IEC 60529 and EN/IEC 60947-5-1

IP67

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-60 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар10 gn за 11 ms съответстващ на IEC 60068-2-27
