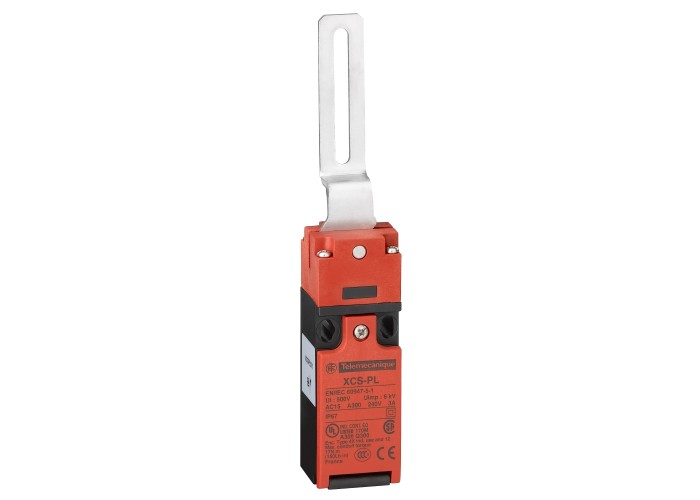

Защитен краен превключвател XCSPL, с L-образен вграден лост, централно, 1NC+1 NO, M16, Telemecanique XCSPL582

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Safety switches XCS

продукт или тип компонентguard switch

Тип главаturret head rotary lever

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид операторelbowed flush lever

Електрическо свързванеклеми

Изолациядвойна изолация

Информация за посокатаcentred

Кабелен вход1 entry tapped за M16 x 1.5

Капацитет на накрайници1 x 0.5...2 x 1.5 mm² with or without cable end

Материалпластмаса

Наименование на компонентаXCSPL

Рсабота на контактаslow-break, break before make

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

300 V в съответствие с CSA C22.2 No 14

500 V 3) в съответствие с EN/IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-5-1

Maximum resistance across terminals30 mOhm в съответствие с EN/IEC 60947-5-4

Вкл при положителен сигналС NC контакт

външен диаметър на кабела7-10 mm

Данни за безопасностB10d = 5000000 value given for a life time of 20 years limited by mechanical or contact wear

Защита от късо съединение10 A Патронни предпазители gG (gl)

Материал на лостнеръждаема стомана

Материал на таблотоpolyamide PA66 fibre glass impregnated

Механична издръжливост1000000 цикъла

Мин момент за отваряне0.25 N.m

Минимален момент за изключване0.1 N.m

Ниво на безопасностcan reach category 4 with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach PL = e with the appropriate monitoring system and correctly wired в съответствие с EN/ISO 13849-1

can reach SIL 3 with the appropriate monitoring system and correctly wired в съответствие с IEC 61508

Номинален стандартен термичен ток10 A

Обозначение на контактен блокA300, AC-15 (Ue = 120 V, Ie = 6 A) в съответствие с EN/IEC 60947-5-1

A300, AC-15 (Ue = 240 V, Ie = 3 A) в съответствие с EN/IEC 60947-5-1

Q300, DC-13 (Ue = 125 V, Ie = 0.55 A) в съответствие с EN/IEC 60947-5-1

Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) в съответствие с EN/IEC 60947-5-1

Ъгъл на изключване5 °

тегло на продукта0.095 kg

Широчина30 mm

Височина161-161 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас II съответстващ на EN/IEC 61140

Защитни меркиTC

TH

Продуктови сертификатиBG

UL

CSA

СтандартиUL 508

EN 1088/ISO 14119

EN/IEC 60204-1

EN/IEC 60947-5-4

EN/IEC 60947-5-1

CSA C22.2 No 14

EN/ISO 12100

Степен на защита IPIP67 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации50 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
