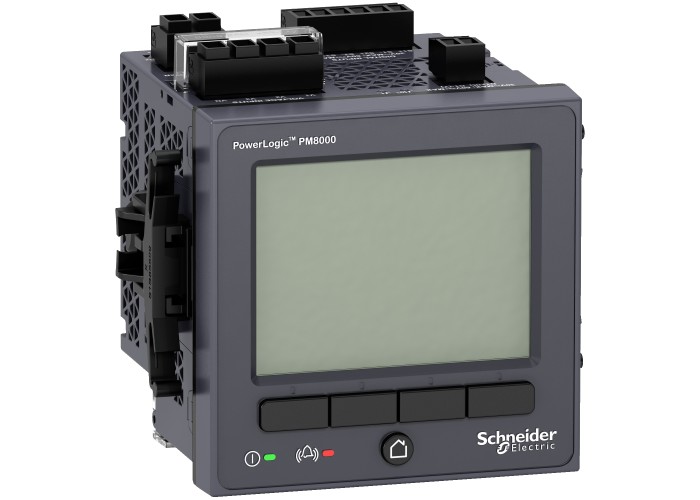

Schneider Electric METSEPM82401 - PM8000 series - PowerLogic PM8000 - PM8240 мерител - MID сертифициран

Основни

Тип продукт или компонентелектромер

Наименование на продуктаPowerLogic PM8000

Гама на продуктаPowerLogic

Пазарен сегментсгради large building cost management: billing: sub feeder

сгради small building Мрежово управление: main incomer

сгради medium building Мрежово управление: main incomer

сгради large building Мрежово управление: main incomer

сгради large building Мрежово управление: sub feeder

сгради multi-site Мрежово управление: main incomer

сгради multi-site Мрежово управление: sub feeder

data center Мрежово управление: main incomer

data center Мрежово управление: sub feeder

здравеопазване Мрежово управление: main incomer

здравеопазване Мрежово управление: sub feeder

индустрия Мрежово управление: main incomer

индустрия Мрежово управление: sub feeder

utility: sub feeder

Съкратено наименование на устройствотоPM8240

Допълнителни устройства

Тип аналогов входнапрежение (impedance 5 MOhm)

ток (impedance 0.3 mOhm)

Тип дисплейcolour TFT LCD

Тип измерванияток

Захранване

честота

active and reactive power тотал

Активна мощност тотал

power factor тотал

active and reactive power per phase, rms

Активна мощност per phase, rms

power factor per phase, rms

Тип Монтажflush-mounted

[In] номинален ток1 A

10 A

5 A

[Us] номинално захранващо напрежение90...415 V AC 45...65 Hz +/- 10 %

110...415 V DC +/- 10 %

Power quality analysis в съответствие с EN 50160: 2010 compliance report

в съответствие с IEEE 519: 2014 compliance report

в съответствие с IEC 61000-4-30: class S power quality measurement

up to the 63rd harmonic

harmonic distortion

waveform capture

voltage sag and swell detection

programmablity (logic and math functions)

в съответствие с IEC 62586 power quality monitoring

disturbance direction detection

rapid voltage change

Sampling rate256 samples/cycle

брой входове3 дигитален 30 V AC

3 дигитален 60 V DC

брой изходи1 импулс

Брой полюси3P + N

1P + N

3P

визуализирана информацияЗахранване

Ток

frequency

power

energy consumption

harmonic distortion

Диапазон на измерване на честотата42-69 Hz

записване на данниtime stamping

sequence of event recording

GPS synchronisation

min/max of instantaneous values

event logs

sag and swell logs

harmonics logs

trending/forecasting

data logs

alarm logs

waveform logs

50 data recorders

измервателен ток50-10000 mA

измервателно напрежение57-400 V AC 42...69 Hz между фаза и нула

100-690 V AC 42...69 Hz Между фази

Изолационно напрежениеIII, 400-690 V в съответствие с IEC 61010-1:ed. 3

III, 400-690 V в съответствие с EN 61010-1:ed. 3

III, 347-600 V в съответствие с UL 61010-1:ed. 3

III, 347-600 V в съответствие с CSA C22.2 No 61010-1:ed. 3

инсталационна категорияIII

Капацитет на паметта512 MB

клас на точностклас 0.2S активна енергия в съответствие с IEC 62053-22

class 0.2 активна енергия в съответствие с ANSI C12.20

class 0.2 активна мощност в съответствие с IEC 61557-12

клас 0.5S реактивна енергия в съответствие с IEC 62053-24

клас 0.5 power factor в съответствие с IEC 61557-12

class 0.2 Захранване в съответствие с IEC 61557-12

class 0.2 ток в съответствие с IEC 61557-12

Комуникационни услугиRSTP support

SMTP e-mail notification

NTP time synchronization

SNMP

PTP time synchronization

Консумация на енергия в VA18 VA при 415 V AC

Монтажна подпорарамка

Поддръжка комуникационния портEthernet

винтов клеморед: RS485

Приложение на устройствотоWAGES metering

power monitoring

продуктови сертификатиCE

cULus

N998

MID

Протокол на комуникационния портModbus RTU при 115 kbauds - 2 проводника

ION при 115 kbauds - 2 проводника

DNP3

IEC 61850

Modbus TCP/IP

Ethernet Modbus TCP/IP daisy chain при 10/100 Mbit/s

RSTP 801.1d 2004

разделителна способност на диспея320 x 240 pixels QVGA

СтандартиIEC 61557-12

IEC 62052-11

IEC 62053-22

IEC 62053-24

IEEE 1588

IEC 62586-2

IEC 61326-1

точност при измерванеток +/- 0.1 %

Захранване +/- 0.1 %

активна енергия +/- 0.2 %

уеб услугиперсонализирана начална страница

качване/сваляне на файл чрез FTP

file upload/download via SFTP

уеб сървър

алармено известие чрез имейл

viewing of captured waveform (FTP)

viewing of captured waveform (web)

HTTPS server

Целева странаUnited Kingdom

Честота на мрежата50 Hz

60 Hz

Нето тегло на продукта581 g

Широчина96 mm

Височина96 mm

Дълбочина77.5 mm

Околна среда

Електромагнитна съвместимостЕлектростатичен разряд conforming to IEC 61000-4-2

Изпитване за устойчивост на електромагнитно поле с из conforming to IEC 61000-4-3

тест за устойчивост на електрически преход/разрушаван conforming to IEC 61000-4-4

тест за устойчивост на пикове conforming to IEC 61000-4-5

смущения, свързани с RF conforming to IEC 61000-4-6

магнитно поле при честота на захранването conforming to IEC 61000-4-8

тест за устойчивост на напр. спадове и прекъсвания conforming to IEC 61000-4-11

immunity to impulse waves conforming to IEC 61000-4-12

Разпръсквани емисии conforming to EN 55022

Разпръсквани емисии conforming to EN 55011

Разпръсквани емисии conforming to FCC раздел 15

Разпръсквани емисии conforming to ICES-003

смущения, свързани с RF (2...150 Hz) conforming to CLC/TR 50579

Издръжлив на пренапрежение conforming to IEEE C37.90.1

Относителна влажност5-95 %

Степен на защита IPIP54 преден: conforming to IEC 60529

IP30 Тяло: conforming to IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима работна надморска височина3000 m
