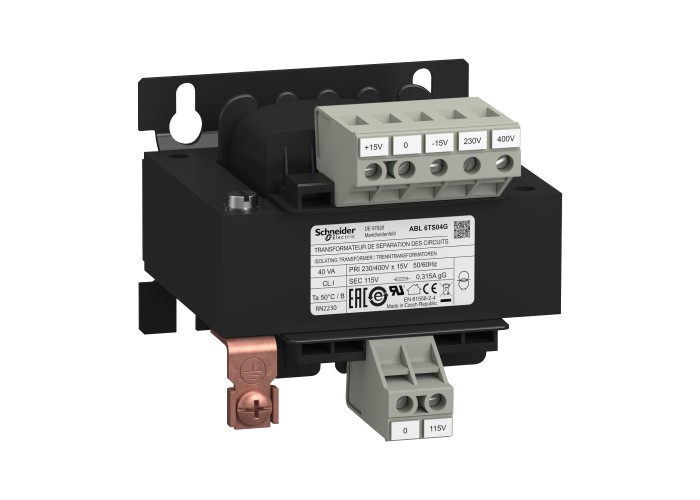

Schneider Electric ABL6TS04G - Phaseo ABT7, ABL6 - Трансформатор 230-400/115V 40VA

Основни

Гама на продуктаModicon Transformer Optimized

Тип продукт или компонентsafety and isolation transformer

Secondary windingЕдин

Входно напражение230 V AC Еднофазно N-L1

400 V AC phase to phase L1-L2

Защитен капакБез

Изходно напрежение115 V AC

Номинална мощност в VA40 VA

Температура на околния въздух при работа-20-50 °C

Допълнителни устройства

Тип защита на изходасрещу претоварване, технология за защита: with additional protection fuses or circuit-breakers in Selection of Protection

срещу пренапрежение, технология за защита: with additional protection fuses or circuit-breakers in Selection of Protection

срещу късо съединение, технология за защита: with additional protection fuses or circuit-breakers in Selection of Protection

Input voltage tolerance+/- 15 V

Maximum voltage drop at rated load0.4 %

No load losses4.4 W

Output sustained overvoltage12 % (no load, hot state)

Short-circuit voltage0,1071

граници на входното напрежение207...253 V

360...440 V

Клас на електроизолацияclass B

Код за съвместимостABL6T

МаркировкаCE

Начин на монтажс 4 винта 4.8 mm на вертикален панел Хоризонтал

с 4 винта 4.8 mm на вертикален панел вертикална

by clips (with mounting plate) на 35 mm симетрични DIN шина

с 4 винта 4.8 mm на horizontal panel with derating to 90 %

ограничения на мрежовата честота47-63 Hz

производителност81 %

разсейване на мощността във W9.4 W

Свързване - клеморедза входно свързване: Винтов тип клеми, капацитет на свързване: 5 x 4 mm² AWG 11

за input ground connection: Винтов тип клеми, капацитет на свързване: 1 x 4 мм² AWG 11

за изходно свръзване: Винтов тип клеми, капацитет на свързване: 2 x 4 mm² AWG 11

Нето тегло на продукта1.11 kg

Допустима работна надморска височина3000 m

Широчина78.0 mm

Височина70.0 mm

Дълбочина91.0 mm

Околна среда

IP степен на защитаIP20

Диелектрична якост2000 V between winding and ground

4000 V between primary and secondary

Защитни меркиTC

Категория на защитаКлас I в съответствие с VDE 0106-1

Продуктови сертификатиUR

EAC

DNV-GL

СтандартиUL 506

температура на околната среда за съхранени-40-80 °C

Характеристики на околната средаEMC в съответствие с EN 62041

Безопасност в съответствие с EN 61558-1

Безопасност в съответствие с EN 61558-2-4
