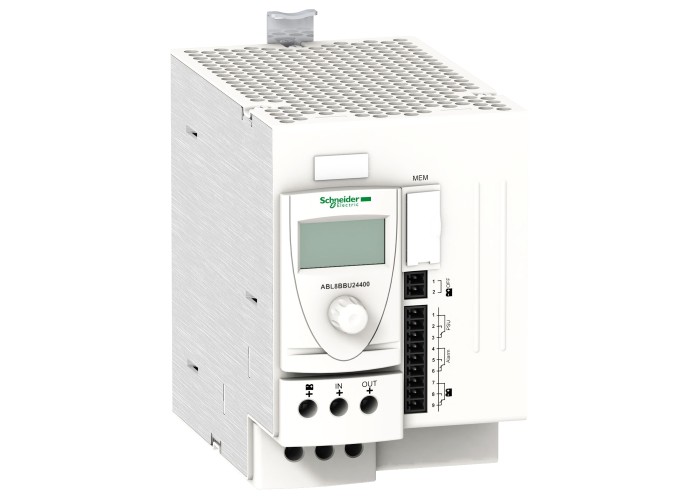

Schneider Electric ABL8BBU24400 - Phaseo ABL7, ABL8 - Резервирано захранване 40а

Основни

Гама на продуктаPhaseo

Тип продукт или компонентbattery control module

Входно напражение24...28.8 V DC

Изходно напрежение(Ubattery-0.5) V в battery mode DC

(Uin-0.25) V в nominal mode DC

максимален изходен ток40 A

40 A

Допълнителни устройства

Тип защита на изходасрещу претоварване, технология за защита: 1.5 x In

срещу късо съединение, технология за защита: battery-backed mode, automatic reset

срещу късо съединение, технология за защита: power-supplied mode

Holding solutionuse of battery modules

Holding time7 mn

10 s

15 mn

2 mn

0.5 s

4 mn

9 mn

5 mn

1 s

5 s

6 mn

30 s

1 mn

3 mn

0.2 s

8 mn

10 mn

2 s

20 mn

Maximum power dissipation in W12 W

Name of testelectrostatic discharges в съответствие с IEC 61000-4-2

emission в съответствие с IEC 61000-6-3

induced electromagnetic field в съответствие с IEC 61000-4-6 Ниво 3

radiated electromagnetic field в съответствие с IEC 61000-4-3 Ниво 3

rapid transient в съответствие с IEC 61000-4-4 Ниво 3

surge в съответствие с IEC 61000-4-5 level 2

conducted/radiated emissions в съответствие с EN 55022 class B, 20 %

брой изходни канали1

граници на входното напрежение22...30 V

Задържащ ток35 A

40 A

25 A

30 A

Код за съвместимостABL8B

Консумация на ток0.6 A on load

0.1 mA no load

≤ 40.6 A

Локална сигнализация за alarm status: 1 C/O relay

за battery status: 1 C/O relay

за състояние на захранването: 1 C/O relay

за състояние на модула: LCD екран

МаркировкаCE

Начин на монтажс щипки на 35 mm симетрични DIN шина Хоризонтал

с щипки на 35 mm симетрични DIN шина вертикална

праг на задействанеadjustable 22...36 V

Свързване - клеморедза diagnostic relay: Вадещи се клеми на винтове, капацитет на свързване: 1 x 0.75 mm²

за входно свързване: Винтов тип клеми, капацитет на свързване: 2 x 0.5...2 x 10 mm² AWG 20...AWG 8

за изходно свръзване: Винтов тип клеми, капацитет на свързване: 2 x 0.5...2 x 10 mm² AWG 20...AWG 8

Нето тегло на продукта0.7 kg

Околна среда

Входен ток707945 H at 24 V DC with UTE C80-810 calculation method

Диелектрична якост500 V Между вход и земя

500 V Между изход и земя

Категория на защитаКлас II в съответствие с VDE 0106-1

Относителна влажност0-90 % during operation

0-95 % during storage

Продуктови сертификатиRCM

EAC

СтандартиUL 508

CSA C22.2 No 60950-1

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Характеристики на околната средаEMC в съответствие с IEC 61000-6-3

EMC в съответствие с IEC 61000-6-2

Безопасност в съответствие с IEC 60950-1

Безопасност в съответствие с EN/IEC 61204-3
