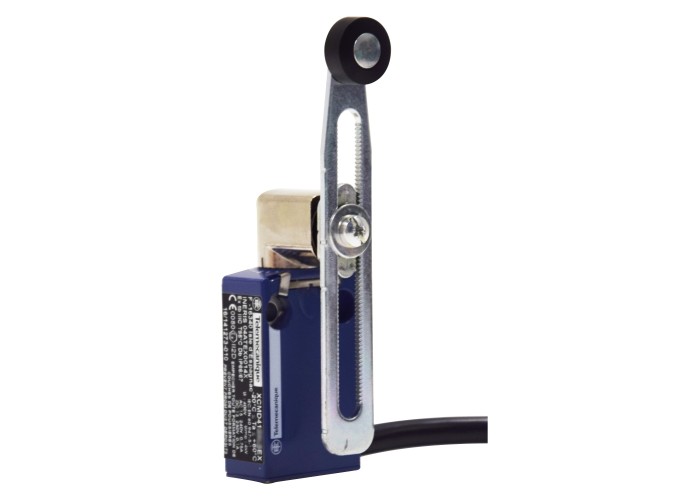

ATEX D - Краен изключвател ATEX, регулируем лост с ролка, 2NC + 2 NO,, Telemecanique XCMD4145L5EX - Osiswitch

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите2 x (1 NC + 1 NO)

Брой полюси4

Брой стъпки1

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката термопластмаса Променлива дължина

Вид основаФиксиран

Вкл при положителен сигналС

Движение на главатавъртящ се

Дизайн на сензораМиниатюрен

Електрическо свързванеfixed cable

Изолация на контактаZb

Източник на превключванеС 30° cam

Максимална скорост на механизма1.5 m/s

Материалметал

Минимален момент за изключване0.1 N.m

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

Съкратено наименование на устройствотоXCMD

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

400 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Дължина на кабела5 m

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 24 V, 3 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 2 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 120 V, 1 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

Защита от късо съединение6 A Карта предпазител gG

Код за съвместимостXCMD

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

МаркировкаII2 D-Ex tb IIIC T85°C Db IP66/67

Материал за главаZamak

Материал за основатаZamak

Материал на изолациятаPvR

Механична издръжливост10000000 цикъла

Мин момент за отваряне0.5 N.m

Минимална задвижваща скорост0.01 m/min

Номинален стандартен термичен ток3 A AC

Обозначение на контактен блокR300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN 60947-5-1

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на IEC 60947-5-1 appendix A

C300, AC-15 (Ue = 240 V), Ie = 0.75 A съответстващ на EN 60947-5-1

C300, AC-15 (Ue = 240 V), Ie = 0.75 A съответстващ на IEC 60947-5-1 appendix A

Състав на кабела9 x 0.34 мм²

Широчина30 mm

Височина50-50 mm

Дълбочина16 mm

Околна среда

Директиви2014/34/EU - ATEX directive

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Прахова зоназона 21 - 22

Продуктови сертификатиINERIS 04ATEX0014X

IEC-Ex INE 17.0020X

СтандартиEN/IEC 60079-31

EN/IEC 60079-0

Температура на околния въздух при работа-20-60 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
