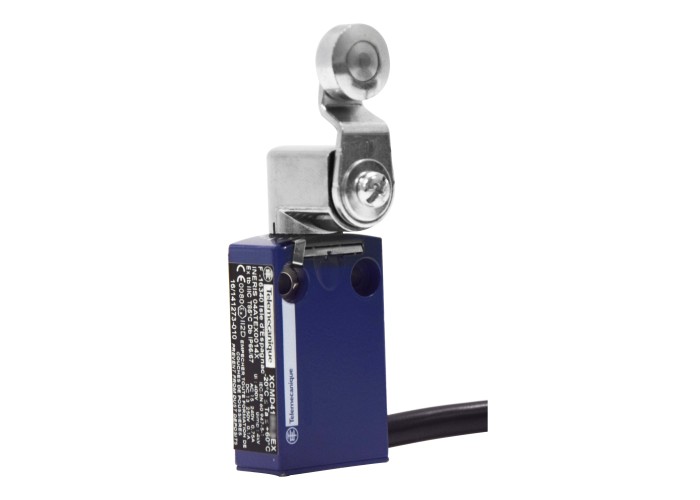

ATEX D - Краен изключвател ATEX, бутало с ролка, 2NC + 2 NO, Telemecanique XCMD4116L5EX - Osiswitch

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите2 x (1 NC + 1 NO)

Брой полюси4

Брой стъпки1

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката стомана

Вид основаФиксиран

Вкл при положителен сигналС

Движение на главатавъртящ се

Дизайн на сензораМиниатюрен

Електрическо свързванеfixed cable

Изолация на контактаZb

Източник на превключванеС 30° cam

Максимална скорост на механизма1.5 m/s

Материалметал

Минимален момент за изключване0.1 N.m

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

Съкратено наименование на устройствотоXCMD

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

400 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Дължина на кабела5 m

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 24 V, 3 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 2 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 120 V, 1 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

Защита от късо съединение6 A Карта предпазител gG

Код за съвместимостXCMD

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

МаркировкаII2 D-Ex tb IIIC T85°C Db IP66/67

Материал за главаZamak

Материал за основатаZamak

Материал на изолациятаPvR

Механична издръжливост10000000 цикъла

Мин момент за отваряне0.5 N.m

Минимална задвижваща скорост0.01 m/min

Номинален стандартен термичен ток3 A AC

Обозначение на контактен блокR300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN 60947-5-1

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на IEC 60947-5-1 appendix A

C300, AC-15 (Ue = 240 V), Ie = 0.75 A съответстващ на EN 60947-5-1

C300, AC-15 (Ue = 240 V), Ie = 0.75 A съответстващ на IEC 60947-5-1 appendix A

Следи24/31 mm

Състав на кабела9 x 0.34 мм²

Широчина30 mm

Височина50-50 mm

Дълбочина16 mm

Околна среда

Директиви2014/34/EU - ATEX directive

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Прахова зоназона 21 - 22

Продуктови сертификатиINERIS 04ATEX0014X

IEC-Ex INE 17.0020X

СтандартиEN/IEC 60079-31

EN/IEC 60079-0

Температура на околния въздух при работа-20-60 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
