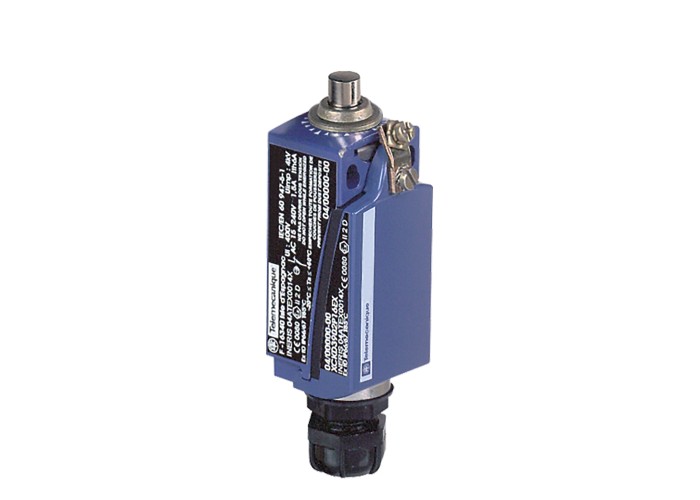

ATEX D - Краен изключвател ATEX, 2 NC+ 1 NO, Telemecanique XCKD3910P16EX - Osiswitch

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаглава за бутало

Тип и състав на контактите2 NC + 1 NO

Брой полюси3

Брой стъпки1

Вид механизъмвертикален подход, 1 посока

Вид операторПружинно връщане с бутало метал

Вид основаФиксиран

Вкл при положителен сигналС

Движение на главаталинеен

Дизайн на сензораcompact form B съответстващ на CENELEC EN 50047

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 0.75 mm²

Изолация на контактаZb

Източник на превключванев края

Максимална скорост на механизма0.5 m/s

Материалметал

Минимална изключвателна сила15 N

Начин на монтажДо тялото

Номер на кабелния вход1 tapped entry за M16 x 1.5 cable gland (included) 4-8 mm

Рсабота на контактадействие за прилепване

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

Съкратено наименование на устройствотоXCKD

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

400 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 120 V, 2 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 24 V, 4 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 3 W, работен обхват < 3600 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

Защита от късо съединение6 A Карта предпазител gG

Код за съвместимостXCKD

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

МаркировкаII2 D-Ex tb IIIC T85°C Db IP66/67

Материал за главаZamak

Материал за основатаZamak

Механична издръжливост15000000 цикъла

Мин сила за отваряне45 N

Минимална задвижваща скорост0.01 m/min

Номинален стандартен термичен ток6 A AC

Обозначение на контактен блокB300, AC-15 (Ue = 240 V), Ie = 1.5 A съответстващ на EN 60947-5-1

B300, AC-15 (Ue = 240 V), Ie = 1.5 A съответстващ на IEC 60947-5-1 appendix A

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN 60947-5-1

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на IEC 60947-5-1 appendix A

Широчина31 mm

Височина65-65 mm

Дълбочина30 mm

Околна среда

Директиви2014/34/EU - ATEX directive

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Прахова зоназона 21 - 22

Продуктови сертификатиINERIS 04ATEX0014X

IEC-Ex INE 17.0020X

СтандартиEN/IEC 60079-31

EN/IEC 60079-0

Температура на околния въздух при работа-20-60 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
