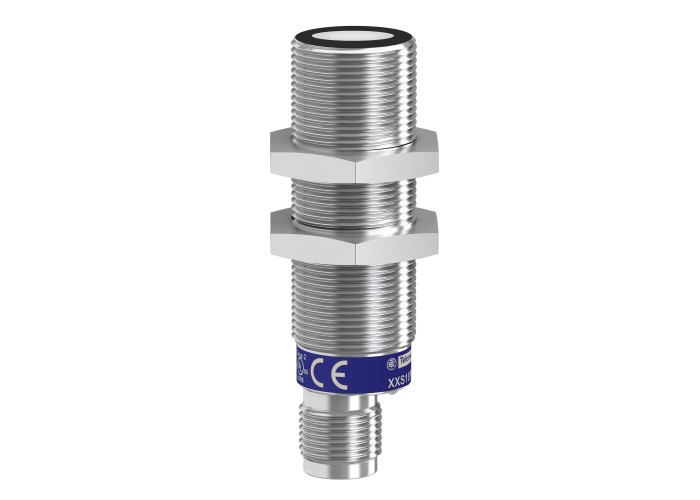

Ултразуков сензор XX, цилиндричен, M18, Sn=1 m, PNP, SYNC, конектор M12, Telemecanique XXS18B1PM12

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Ultrasonic sensors XX

име на серияGeneral purpose

Тип изходен сигналДискретен

тип сензорСвръхзвуков сензор

[Sd] sensing range0.105-1 m

[Sn] номинално разстояние за наблюдение1-1 m Регулируем with remote teach push-button

1-1 m software with kit

[Us] номинално захранващо напрежение12...24 V DC с защита от обърнат поляритет

Wiring technique5-проводника

Вид дискретен изходPNP

Дизайн на сензорацилиндричен M18

Дискретен изход1 NO or 1 NC programmable

Електрическо свързванеМъжки конектор M12 5 pins

Материалметал

сисмета за откриванедифузен

Степен на защита IPIP65 в съответствие с IEC 60529

IP67

Допълнителни устройства

[Sa] assured operating distance0.105-1 m (режим на преподаване)

Deviation angle from 90° of object to be detected-10-10 °

Front materialepoxy

rubber

resin

Maximum delay first up120 ms

Maximum delay recovery45 ms

Maximum delay response45 ms

Maximum differential travel4 mm

Threaded length45 mm

Консумация на ток30 mA

Лимит на захранващо напрежение10-30 V DC

Максимален превключвателен ток100 mA с Защита от претоварване и късо

максимален спад в напрежението2 V

МаркировкаCE

Материал на таблотоnickel plated brass

минимален размер на откриване на обектcylinder diameter 1 mm при 600 mm

Налична функцияwith synchronisation mode

software configurable

Настройванережим на преподаване

Превключвателни честоти11 Hz

Сляпа зона105-105 mm

Статус LEDoutput state: 1 LED (Жълт)

echo state: 1 LED (зелен)

Точност на повтаряне0.1 %

Честота на предаване200 kHz

тегло на продукта0.05 kg

Широчина18 mm

Височина18 mm

Дълбочина64 mm

Околна среда

Продуктови сертификатиcULus

RCM

E2

EAC

Ecolab

СтандартиEN/IEC 60947-5-2

CSA C22.2 No 14

UL 508

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на бързи преходни процеси1 kV Ниво 3 в съответствие с IEC 61000-4-4

Устойчивост на вибрации+/-1 mm 10-55 Hz) в съответствие с IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m Ниво 3 в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд8 kV Ниво 4 в съответствие с IEC 61000-4-2

Устойчивост на удар30 gn in all 3 axes за 11 ms в съответствие с IEC 60068-2-27
