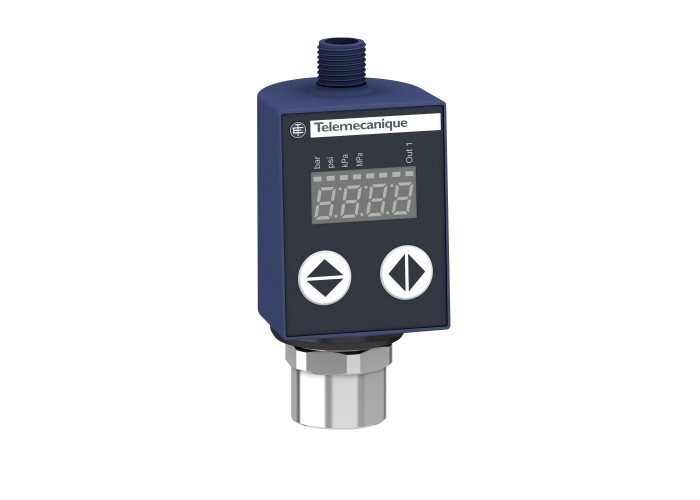

Електронен сензор за налягане XMLR 1 bar, G 1/4, 24 VDC, 4...20 mA, PNP, M12, Telemecanique XMLR001G1P25 - OsiSense XM

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Pressure sensors XM

продукт или тип компонентелектронен сензор за натиск

Тип на флуидна връзкаG 1/4 (женски) в съответствие с DIN 3852-Y

Тип сензор за наляганетрансмитер за натиск

[Us] номинално захранващо напрежение24 V DC SELV 17-33 V)

Контролирана течностЧиста вода (0-80 °C)

Въздух (-20-80 °C)

hydraulic oil (-20-80 °C)

refrigeration fluid (-20-80 °C)

Максимално допустимо аварийно налягане7.5 bar

750 kPa

109 psi

Начин на работаpressure transmitter with 1 switching output

Размер на сензор за налягане1 bar

14.5 psi

100 kPa

Разрушително налягане109 psi

7.5 bar

750 kPa

Съкратено наименование на устройствотоXMLR

Допълнителни устройства

Тип дисплей4 digits 7 segments

Тип защитаобратна полярност

защита от пренапрежение

защита от късо съединение

защита от претоварване

Тип и състав на контактитеNO/NC programmable

Тип изходен сигналanalogue + discrete

Тип меренефиксиран диапазон

[Uimp] Устойчивост на импулсно напрежение0.5 kV DC

Display response time typefast 50 ms

normal 200 ms

slow 600 ms

Drift of the sensitivity+/- 0.03 % of measuring range/°C

Drift of the zero point+/- 0.1 % of measuring range/°C

Front materialpolyester

Housing material316L stainless steel

polyacrylamide

Hysteresis≤ 0.2 % of the measuring range

Maximum delay first up300 ms

Minimum differential travel0.03 bar

0.43 psi

3 kPa

Response time on output≤ 10 ms за Аналогов изход

≤ 5 ms за дискретен изход

Вид дискретен изходsolid state PNP, NO/NC programmable

Грешка за линеарност≤ 0.5 % of the measuring range

Електрическо свързванеМъжки конектор M12, 4 pins

Електромагнитна съвместимостподатливост на електромагнитни полета: 10 V/m 80...2000 MHz в съответствие с EN/IEC 61000-4-3

immunity to conducted RF disturbances: 10 V 0.15...80 MHz в съответствие с EN/IEC 61000-4-6

тест за устойчивост на пикове: 1 kV в съответствие с EN/IEC 61000-4-5

тест за устойчивост на електрически преход/разрушаван: 2 kV в съответствие с EN/IEC 61000-4-4

тест за устойчивост на електростатичен разряд: 8 kV air, 4 kV contact в съответствие с EN/IEC 61000-4-2

Консумация на ток≤ 50 mA

Контролирана флуидair,hydraulic oil,fresh water,refrigeration fluid

Максимален ток на превключване250 mA

максимален спад в напрежението2 V

Материали в контакт с течности316L неръждаема стомана

ceramic

fluorocarbon FKM (Viton)

Механична издръжливост10000000 цикъла

Обхват на времево забавяне0...50 s in steps of 1 second

Прецизност≤ 1 % of the measuring range

Работно положениеВсяка позиция, but disposals can falsified the measurement in case of upside down mounting

Регулируемо ниво на превключване при намаляне на налягането5-97 kPa

0.05-0.97 bar

0.73-14.1 psi

Регулируемо ниво на превключване при покачване на налягането0.08-1 bar

8-100 kPa

1.16-14.5 psi

Температура на флуида-20-80 °C

Точност на дисплей≤ 1 % of the measuring range

точност на измерване≤ 0.6 % of the measuring range

Точност на повтаряне≤ 0.2 % of the measuring range

Функция на аналоговия изход4...20 mA

4...20 mA

тегло на продукта0.19 kg

Широчина41 mm

Височина93 mm

Дълбочина42 mm

Околна среда

МаркировкаCE

Продуктови сертификатиcULus

EAC

СтандартиEN/IEC 61326-2-3

UL 61010-1

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-20-80 °C

Устойчивост на вибрации20 gn е= 10-2000 Hz) съответстващ на EN/IEC 60068-2-6

Устойчивост на удар50 gn в съответствие с EN/IEC 60068-2-27
