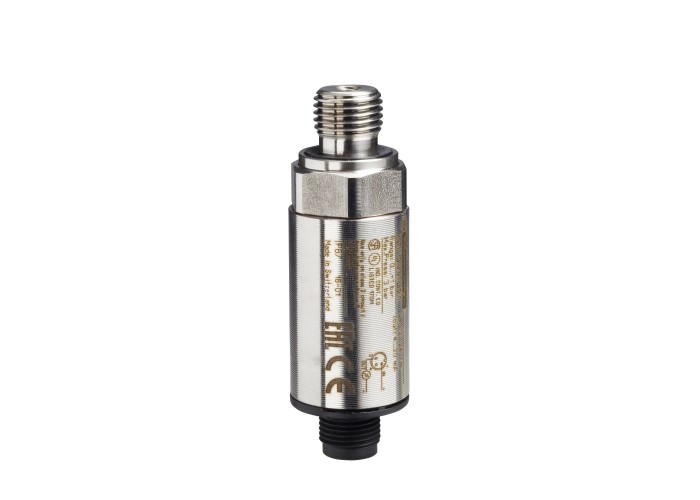

Електронен сензор за налягане XMLG, 0.8...10 bar, G 1/4 A (мъжки), 24 V, 0...10 V, set of 25, Telemecanique XMLG010D71TQ - OsiSense XM

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Pressure sensors XM

продукт или тип компонентелектронен сензор за натиск

Тип изходен сигналаналогов

Тип на флуидна връзкаG 1/4A (мъжки) в съответствие с DIN 3852-E

Тип опаковкагрупов

Тип сензор за наляганетрансмитер за натиск

[Us] номинално захранващо напрежение24 V DC 11.4-33 V)

диаметър22.8 mm

Електрическо свързване1 male connector M12, 3 pins

Количество в комплекткомплект от 25

Контролирана течностВъздух (-15-125 °C)

corrosive fluid (-15-125 °C)

hydraulic oil (-15-125 °C)

Чиста вода (0-125 °C)

Наименование на сензор за натиск/наляганеXMLG

Размер на сензор за налягане10 bar

Функция на аналоговия изход0...10 V, 3 wires

Допълнителни устройства

Тип защитаобратна полярност

load short-circuit

Тип на електрическата веригаКонтролна верига

[Uimp] Устойчивост на импулсно напрежение0.5 kV

Drift of the sensitivity+/- 0.015 % of measuring range/°C

Drift of the zero point+/- 0.015 % of measuring range/°C

Pressure setting range0-10 bar

Response time on output< 2 ms

дължина48.5 mm

За локално показванеБез

Издържливост на претоварване1 kV 42 Ohm съответстващ на EN/IEC 61000-4-5

500 kV 12 Ohm съответстващ на EN/IEC 61000-4-5

Консумация на ток< 20 mA

Максимално допустимо аварийно налягане22 bar

Материали в контакт с течностиНеръждаема стомана тип AISI 303

ceramic

FPM (Viton)

Механична издръжливост10000000 цикъла

Работно положениеВсяка позиция

Разрушително налягане25 bar

точност на измерване+/- 0.3 % of the measuring range

Точност на повтаряне+/- 0.1 % of the measuring range

тегло на продукта0.095 kg

Височина58.1 mm

Околна среда

NEMA степен на защитаNEMA 4

Защитни меркиTC

Продуктови сертификатиCSA C22.2 No 14

EAC

UL 508

СтандартиCE

EN/IEC 61326-2-3

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-15-85 °C

Устойчивост на бързи преходни процеси4 kV в съответствие с EN/IEC 61000-4-4

Устойчивост на вибрации20 gn е= 9-2000 Hz) съответстващ на EN/IEC 60028-2-6

Устойчивост на електромагнитни полета200 V/m 80-1000 Hz в съответствие с EN/IEC 61000-4-3

Устойчивост на електростатичен разряд15 kV Въздушен в съответствие с EN/IEC 61000-4-2

8 kV При контакт в съответствие с EN/IEC 61000-4-2

Устойчивост на магнитни полета30 A/m 50 Hz съответстващ на EN/IEC 61000-4-8

Устойчивост на смущения30 V (0.15-80 Hz) в съответствие с EN/IEC 61000-4-6

Устойчивост на удар25 gn за 11 ms съответстващ на EN/IEC 60068-2-27
