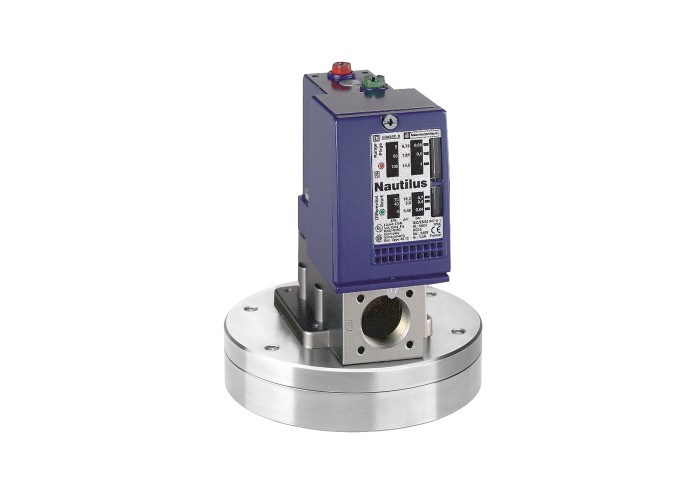

Пресостат XMLC 4 bar - регулируема скала 2 прага - 2 C/O, Telemecanique XMLCS04B2S12 - OsiSense XM

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаOsiSense XM

продукт или тип компонентЕлектромеханичен сензор за натиск

Тип и състав на контактите2 C/O

Тип меренеНастройваем диапазон

Тип на електрическата веригаКонтролна верига

Тип на флуидна връзкаG 1/4 (женски) в съответствие с ISO 228

Тип сензор за наляганеЕлектромеханичен сензор за натиск

[In] номинален ток3 A, B300, AC-15 (Ue = 120 V) в съответствие с EN/IEC 60947-5-1

1.5 A, B300, AC-15 (Ue = 240 V) в съответствие с EN/IEC 60947-5-1

0.1 A, R300, DC-13 (Ue = 250 V) в съответствие с EN/IEC 60947-5-1

AWG скалаAWG 20...AWG 14

Възможна ралзика макс при висока настройка2.2 bar

Електрическо свързванеscrew-clamps terminals, 1 x 0.5...2 x 2.5 mm²

За локално показванеС

Кабелен входкабелно уплътнение 7-13 mm

Контролирана течностВъздух (0-160 °C)

Чиста вода (0-160 °C)

hydraulic oil (0-160 °C)

Максимално допустимо аварийно налягане37.5 bar

Материал на таблотоzinc alloy

Материали в контакт с течностиСтомана

FPM, FKM

Механизъм наляганеДиафрагма

Начин на работаСтойности в границите

Размер на сензор за налягане4 bar

Разрушително налягане67.5 bar

Регулируемо ниво на превключване при намаляне на налягането0.2-3.75 bar

Регулируемо ниво на превключване при покачване на налягането0.3-4 bar

Съкратено наименование на устройствотоXMLC

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V в съответствие с EN/IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-1

Maximum resistance across terminals25 mOhm в съответствие с IEC 255-7 category 3

25 mOhm в съответствие с NF C 93-050 method A

Вит блок клеми8 клеми

Възможна ралзика мин при висока настройка0.18 bar (+/- 0.03 bar)

Възможна ралзика мин при ниска настройка0.1 bar (+/- 0.02 bar)

Действие на спомагателните контактиедновременно, snap действие

Защита от късо съединение10 A Карта предпазител gG (gl)

Максимално допустимо налягане на цикъл30 bar

Материал на контактитеsilver contacts

Механична издръжливост2000000 цикъла

Настройкивъншно

Описание на клеморед ISO n°1(13-14-11-12)OF

Описание на клеморед ISO n°2(23-24-21-22)OF

Работен обхват120 cyc/mn

Точност на повтаряне2 %

тегло на продукта3.5 kg

Широчина46 mm

Височина113 mm

Дълбочина85 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 1140

Клас I съответстващ на IEC 536

Клас I съответстващ на NF C 20-030

Защитни меркиTC standard version

Продуктови сертификатиEAC

CSA

UL

Работно положениеВсяка позиция

СтандартиCE

UL 508

EN/IEC 60947-5-1

CSA C22.2 No 14

IEC 60947-5-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации4 gn 30-500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар50 gn в съответствие с IEC 60068-2-27
