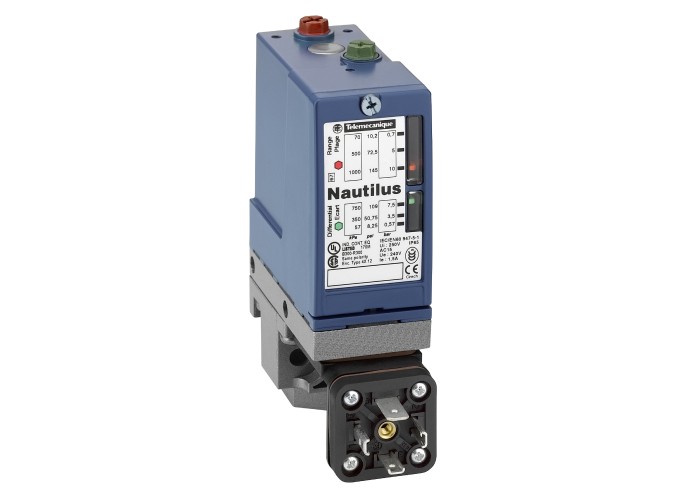

Пресостат XMLB 160 bar - регулируема скала 2 прага - 1 C/O, Telemecanique XMLB160D2C11 - OsiSense XM

Основни

Гама на продуктаTelemecanique Pressure sensors XM

продукт или тип компонентЕлектромеханичен сензор за натиск

Тип и състав на контактите1 C/O

Тип меренеНастройваем диапазон

Тип на електрическата веригаКонтролна верига

Тип на флуидна връзкаG 1/4 (женски) в съответствие с ISO 228

Тип сензор за наляганеЕлектромеханичен сензор за натиск

[In] номинален ток3 A, B300, AC-15 (Ue = 120 V) в съответствие с EN/IEC 60947-5-1

1.5 A, B300, AC-15 (Ue = 240 V) в съответствие с EN/IEC 60947-5-1

0.1 A, R300, DC-13 (Ue = 250 V) в съответствие с EN/IEC 60947-5-1

Възможна ралзика макс при висока настройка100 bar

Електрическо свързване1 male connector EN 175301-803-A (ex DIN43650), 4 pins

За локално показванеС

Контролирана течностhydraulic oil (0-160 °C)

Максимално допустимо аварийно налягане360 bar

Материал на таблотоzinc alloy

Материали в контакт с течностиPTFE

Стомана

FPM, FKM

brass

Механизъм наляганеpiston

Начин на работаСтойности в границите

Размер на сензор за налягане160 bar

Разрушително налягане720 bar

Регулируемо ниво на превключване при намаляне на налягането0.7-139.2 bar

Регулируемо ниво на превключване при покачване на налягането10-160 bar

Специфично приложение на продукта-

Съкратено наименование на устройствотоXMLB

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V в съответствие с EN/IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-1

Maximum resistance across terminals25 mOhm в съответствие с IEC 255-7 category 3

25 mOhm в съответствие с NF C 93-050 method A

Вит блок клеми4 клеми

Възможна ралзика мин при висока настройка20.8 bar (- 1.9 bar, + 1.6 bar)

Възможна ралзика мин при ниска настройка9.3 bar (- 1.8 bar, + 1.5 bar)

Действие на спомагателните контактиsnap действие

Защита от късо съединение10 A Карта предпазител gG (gl)

Контролирана флуидhydraulic oil

Максимално допустимо налягане на цикъл200 bar

Материал на контактитеsilver contacts

Механична издръжливост6000000 цикъла

Настройкивъншно

Описание на клеморед ISO n°1(13-14-11-12)OF

Работен обхват60 cyc/mn

Температура на флуида0-160 °C

Точност на повтаряне2 %

тегло на продукта0.78 kg

Широчина35 mm

Височина113 mm

Дълбочина75 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 1140

Клас I съответстващ на IEC 536

Клас I съответстващ на NF C 20-030

Защитни меркиTC standard version

Продуктови сертификатиCSA

UL

BV

LROS (Lloyds register of shipping)

CCC

EAC

Работно положениеВсяка позиция

СтандартиUL 508

CSA C22.2 No 14

CE

EN/IEC 60947-5-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации4 gn 30-500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар50 gn в съответствие с IEC 60068-2-27
