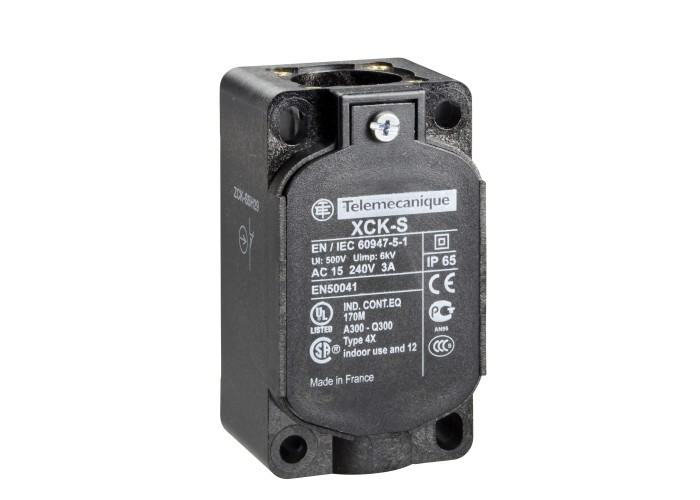

Тяло за краен изключвател, 1NC+1 NO, snap action, M20, Telemecanique ZCKS1H29 - OsiSense XC Standard

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентlimit switch body

Тип и състав на контактите1 NC + 1 NO

Associated headZCKD06

ZCKD91

ZCKD81

ZCKD029

ZCKD39

ZCKD31

ZCKD41

ZCKD49

ZCKD33

ZCKD54

ZCKD01

ZCKD08

ZCKD34

ZCKD02

ZCKD59

ZCKD55

ZCKD05

ZCKD019

Брой полюси2

Брой стъпки1 1 позиция

Вид основаФиксиран

Кабелен вход1 входен отвор за щуцер М20 x 1.5

Материал за основатаПластмаса

Материал на контактитеsilver plated contacts

Рсабота на контактадействие за прилепване

Съвместимост на продуктитеXCKS

Съкратено наименование на устройствотоZCKS

Допълнителни устройства

[Ue] Изолационно напрежение500 V 3) в съответствие с IEC 60947-1 за Контактен блок

300 V в съответствие с CSA C22.2 No 14 за Контактен блок

300 V в съответствие с UL 508 за Контактен блок

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Maximum resistance across terminals0.25 mOhm в съответствие с IEC 60255-7 категория 3

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13 120 V, 7 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13 24 V, 13 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13 48 V, 9 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

За локално показванеБез

Защита от късо съединение10 A Карта предпазител gG

Код за съвместимостZCKS

Минимална задвижваща скорост0.01 m/min

Номинален работен ток3 A at 240 V, AC-15, A300 в съответствие с EN/IEC 60947-5-1 appendix A

0.27 A at 250 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1 appendix A

Номинален стандартен термичен ток10 A

Описание на клеморед ISO n°1(11-12)NC

(21-22)NC

Представяне на устройствотоосновен елемент

тегло на продукта0.08 kg

Широчина40 mm

Височина73-73 mm

Дълбочина36 mm

Околна среда

IP степен на защитаIP65

Степен на защита IKIK03

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C за стандартна среда

Характеристики на околната средастандартна среда
