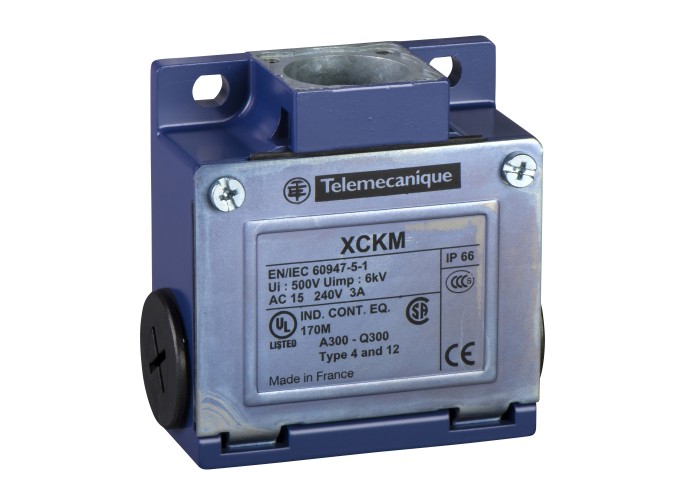

Тяло за краен изключвател, 1NC+1 NO, snap action, 1/2''NPT, Telemecanique ZCKM1H7 - OsiSense XC Standard

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентlimit switch body

Тип и състав на контактите1 NC + 1 NO

Associated headZCKD239

ZCKD029

ZCKD17

ZCKD41

ZCKD08

ZCKD06

ZCKD05

ZCKD91

ZCKD219

ZCKD16

ZCKD23

ZCKD21

ZCKD15

ZCKD02

ZCKD10

ZCKD59

ZCKD109

ZCKD81

Брой полюси2

Брой стъпки1 1 позиция

Вид основаФиксиран

Кабелен вход3 entries tapped for Pg 11 cable gland, one with 1/2" NPT adaptor

Материал за основатаМетал

Материал на контактитеsilver plated contacts

Рсабота на контактадействие за прилепване

Съвместимост на продуктитеXCKM

Съкратено наименование на устройствотоZCKM

Допълнителни устройства

[Ue] Изолационно напрежение500 V 3) в съответствие с IEC 60947-1 за Контактен блок

300 V в съответствие с CSA C22.2 No 14 за Контактен блок

300 V в съответствие с UL 508 за Контактен блок

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Maximum resistance across terminals0.25 mOhm в съответствие с IEC 60255-7 категория 3

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13 120 V, 7 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13 24 V, 13 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13 48 V, 9 W 60 cyc/mn 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

За локално показванеБез

Защита от късо съединение10 A Карта предпазител gG

Код за съвместимостZCKM

Минимална задвижваща скорост0.01 m/min

Номинален работен ток3 A at 240 V, AC-15, A300 в съответствие с EN/IEC 60947-5-1 appendix A

0.27 A at 250 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1 appendix A

Номинален стандартен термичен ток10 A

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

Представяне на устройствотоосновен елемент

тегло на продукта0.21 kg

Широчина64 mm

Височина64-64 mm

Дълбочина30 mm

Околна среда

IP степен на защитаIP66

Степен на защита IKIK05

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C за стандартна среда

Характеристики на околната средастандартна среда
