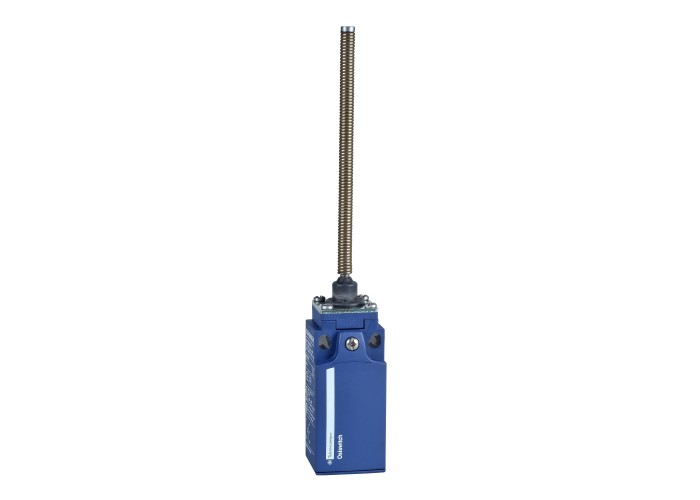

Краен изключвател XCKN-пружинен кръгъл прът-1NC+1NO-snap-Pg11, Telemecanique XCKN2108G11 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаМногопосочна глава

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмМногопосочен достъп

Вид операторspring return spring rod

Вид основаФиксиран

Движение на главатаМногопосочна

Дизайн на сензораCompact

Кабелен вход1 входен отвор за щуцер 11

Материалпластмаса

Материал за главаПластмаса

Материал за основатаПластмаса

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKN

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationCompact базов

Вкл при положителен сигналбез

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС всякакъв вид подвижни части

Код за съвместимостXCKN

Максимална скорост на механизма1 m/s

Механична издръжливост5000000 цикъла

Минимален момент за изключване0.13 N.m

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на EN/IEC 60947-5-1 appendix A

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN/IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

тегло на продукта0.175 kg

Широчина30 mm

Височина183-183 mm

Дълбочина30 mm

Околна среда

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 61140

Клас II в съответствие с NF C 20-030

Продуктови сертификатиCCC

CSA

UL

СтандартиIEC 60204-1

UL 508

IEC 60947-5-1

EN 60947-5-1

EN 60204-1

CSA C22.2 No 14

Степен на защита IKIK04 в съответствие с EN 50102

Степен на защита IPIP65 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар10 gn за 11 ms съответстващ на IEC 60068-2-27
