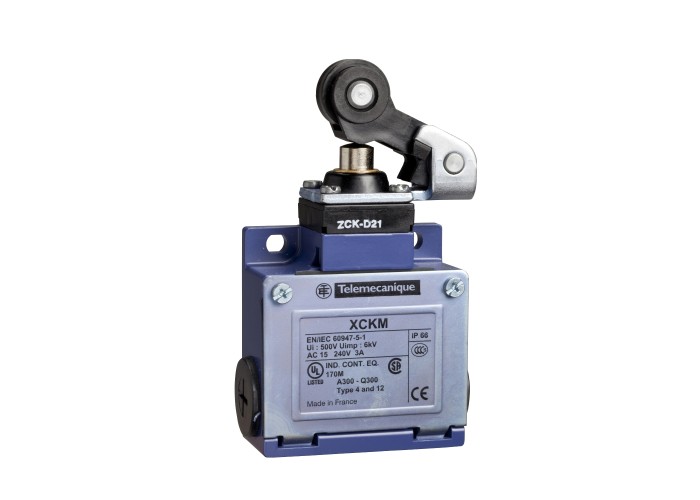

Краен изключвател, бутало с ролков лост, 1NC+1NO snap, Pg11, Telemecanique XCKM121 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаглава за бутало

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 1 посока

Вид операторspring return roller lever plunger термопластмаса

Вид основаФиксиран

Движение на главаталинеен

Кабелен вход3 entries tapped for Pg 11 cable gland

Материалметал

Материал за основатаZamak

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKM

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationКласически

Брой стъпки1

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 24 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCKM

Максимална скорост на механизма1.5 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост20000000 цикъла

Мин сила за отваряне24 N

Минимална задвижваща скорост0.01 m/min

Минимална изключвателна сила8 N

Номинален стандартен термичен ток10 A AC

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A съответстващ на EN/IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN/IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

тегло на продукта0.3 kg

Широчина64 mm

Височина64-64 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиCCC

UL

CSA

СтандартиCSA C22.2 No 14

IEC 60204-1

UL 508

IEC 60947-5-1

EN 60947-5-1

EN 60204-1

Степен на защита IKIK05 в съответствие с EN 50102

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на EN/IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на EN/IEC 60068-2-27
