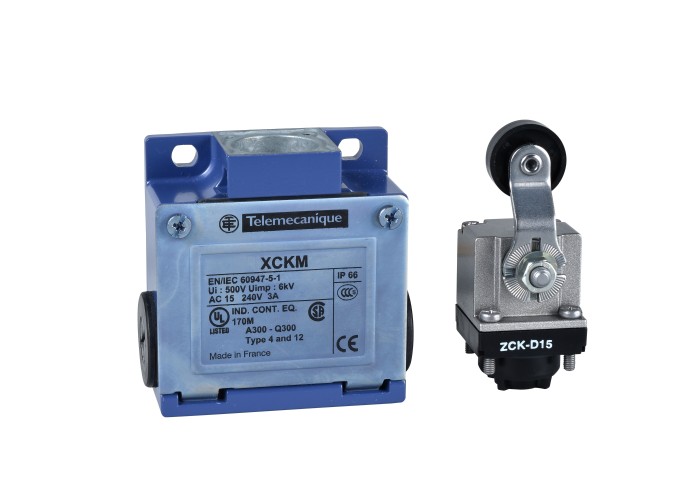

Краен изключвател XCKM, лост с ролка, 1NC+1NO - M20, Telemecanique XCKM115H29 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката термопластмаса

Вид основаФиксиран

Движение на главатавъртящ се

Кабелен вход3 entries tapped for M20 x 1.5 cable glandвъншен диаметър на кабела: 7-13 mm

Материалметал

Материал за основатаZamak

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKM

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationКласически

Брой стъпки1

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 24 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCKM

Максимална скорост на механизма1.5 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост15000000 цикъла

Мин момент за отваряне0.25 N.m

Минимален момент за изключване0.1 N.m

Минимална задвижваща скорост0.01 m/min

Номинален стандартен термичен ток10 A AC

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A съответстващ на EN/IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN/IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

тегло на продукта0.28 kg

Широчина64 mm

Височина64-64 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиCSA

UL

CCC

СтандартиEN 60947-5-1

EN 60204-1

IEC 60947-5-1

UL 508

IEC 60204-1

CSA C22.2 No 14

Степен на защита IKIK05 в съответствие с EN 50102

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на EN/IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на EN/IEC 60068-2-27
