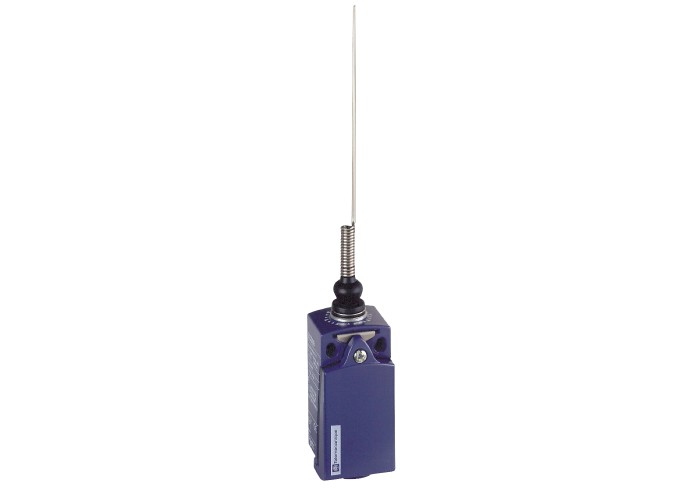

Краен изключвател, пружинен прът, 1NC+1 NO, snap, M16, Telemecanique XCKD2106P16 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаМногопосочна глава

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмМногопосочен достъп

Вид операторspring return cat''s whisker

Вид основаФиксиран

Движение на главатаМногопосочна

Дизайн на сензораCompact

Материалметал

Материал за главаZamak

Материал за основатаZamak

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKD

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationcompact variable

Вкл при положителен сигналбез

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС всякакъв вид подвижни части

Кабелен вход1 входен отвор за щуцер M16 x 1.5външен диаметър на кабела: 4-8 mm

Код за съвместимостXCKD

Максимална скорост на механизма1 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост5000000 цикъла

Минимален момент за изключване0.13 N.m

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на EN 60947-5-1

A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN 60947-5-1

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

Точност на повтаряне0.1 mm on the tripping points С 1 милион работни цикъла

тегло на продукта0.175 kg

Широчина31 mm

Височина65-65 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиCCC

CSA

UL

СтандартиIEC 60947-5-1

CSA C22.2 No 14

EN 60204-1

EN 60947-5-1

UL 508

IEC 60204-1

Степен на защита IKIK06 в съответствие с EN 50102

Степен на защита IP IP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
