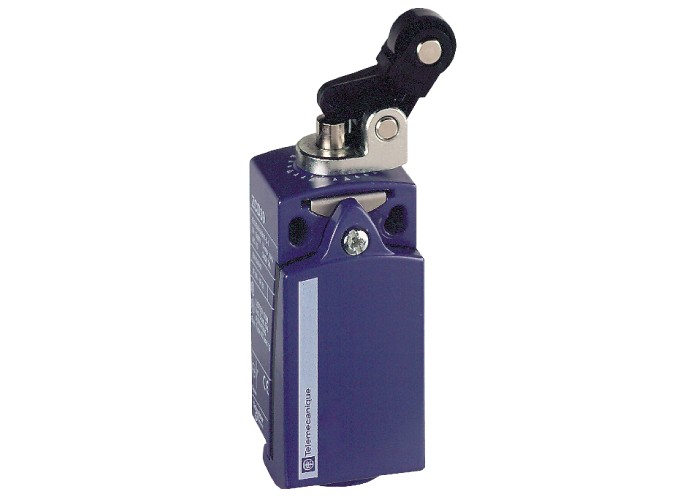

Краен изключвател, бутало с ролков лост, 1NC+1 NO, snap, M16, Telemecanique XCKD2127P16 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаглава за бутало

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмвертикален подход, 1 посока

Вид операторspring return roller lever plunger термопластмаса

Вид основаФиксиран

Движение на главаталинеен

Дизайн на сензораCompact

Материалметал

Материал за главаZamak

Материал за основатаZamak

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKD

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationcompact variable

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 , DC в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Кабелен вход1 входен отвор за щуцер M16 x 1.5външен диаметър на кабела: 4-8 mm

Код за съвместимостXCKD

Максимална скорост на механизма1 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост15000000 цикъла

Мин сила за отваряне18 N

Минимална изключвателна сила6 N

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на EN 60947-5-1

A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN 60947-5-1

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

Точност на повтаряне0.1 mm on the tripping points С 1 милион работни цикъла

тегло на продукта0.19 kg

Широчина31 mm

Височина65-65 mm

Дълбочина30 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиCCC

CSA

UL

СтандартиEN 60204-1

IEC 60947-5-1

CSA C22.2 No 14

IEC 60204-1

EN 60947-5-1

UL 508

Степен на защита IKIK06 в съответствие с EN 50102

Степен на защита IP IP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
