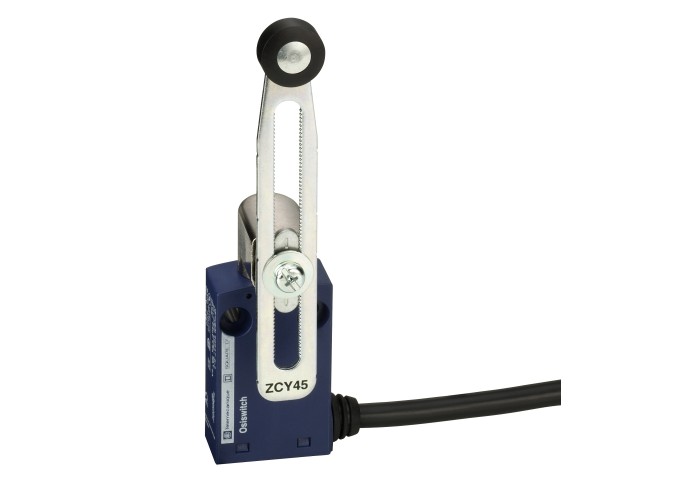

Telemecanique XCMN2145L1 - OsiSense XC Standard - Краен изключвател, регулируем лост с ролка , 1NC+1 NO, snap, 1 m кабел

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката термопластмаса Променлива дължина

Вид основаФиксиран

Движение на главатавъртящ се

Дизайн на сензораМиниатюрен

Материалпластмаса

Материал за главаZamak

Материал за основатаПластмаса

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCMN

Допълнителни устройства

[Ue] Изолационно напрежение300 V Ниво на замърсяване 3) в съответствие с UL 508

400 V Ниво на замърсяване 3) в съответствие с IEC 60947-5-1

300 V Ниво на замърсяване 3) в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Specific applicationminiature basic

Вкл при положителен сигналС

Дължина на кабела1 m

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 1 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 3 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 2 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеfixed cable

Защита от късо съединение6 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCMN

Максимална скорост на механизма1.5 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Материал на изолациятаPvR

Механична издръжливост5000000 цикъла

Мин сила за отваряне0.5 N

Минимална изключвателна сила0.1 N

Обозначение на контактен блокB300, AC-15 (Ue = 240 V), Ie = 1.5 A съответстващ на EN/IEC 60947-5-1 appendix A

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN/IEC 60947-5-1 appendix A

Състав на кабела4 x 0.75 мм²

тегло на продукта0.105 kg

Широчина30 mm

Височина143-143 mm

Дълбочина16 mm

Околна среда

Защита от токов ударКлас II съответстващ на IEC 61140

Клас II съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиUL

CSA

CCC

СтандартиUL 508

EN/IEC 60947-5-1

CSA C22.2 No 14

EN/IEC 60204-1

Степен на защита IKIK04 в съответствие с EN 50102

Степен на защита IPIP65 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
