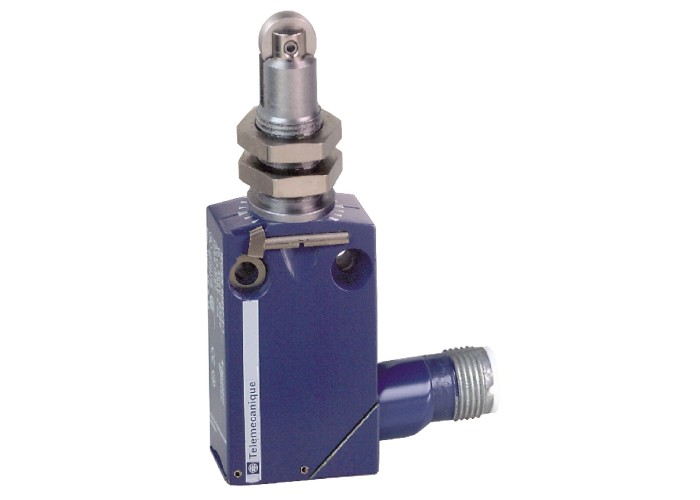

Краен изключвател, метално бутало с ролка, 1NC+1 NO, snap, M12, Telemecanique XCMD21F2C12 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаM12 plunger head

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на рамо метал

Вид основаplug-in основа

Движение на главаталинеен

Дизайн на сензораМиниатюрен

Материалметал

Материал за главаZamak

Материал за основатаZamak

Начин на монтажДо главата

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCMD

Допълнителни устройства

[Ue] Изолационно напрежение60 V Ниво на замърсяване 3) в съответствие с IEC 60947-5-1

[Uimp] Устойчивост на импулсно напрежение0.8 kV IEC 60664

0.8 kV IEC 60947-1

Specific applicationminiature variable

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, 24 V, 3 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 2 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеМъжки конектор M12, 5 pins

Защита от късо съединение4 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCMD

Максимална скорост на механизма10 cm/s

Максимално съпротивление между клемите25 mOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост10000000 цикъла

Мин сила за отваряне35 N

Минимална изключвателна сила7 N

Номинален работен ток0.22 A at 50 V, DC-13 в съответствие с EN/IEC 60947-5-1 appendix A

3 A at 50 V, AC-15 в съответствие с EN/IEC 60947-5-1 appendix A

Номинален стандартен термичен ток4 A

Представяне на устройствотоцялостен продукт

тегло на продукта0.11 kg

Широчина30 mm

Височина50-50 mm

Дълбочина16 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 61140

Клас I съответстващ на NF C 20-030

Защитни меркиTC

Продуктови сертификатиCSA

UL

CCC

СтандартиUL 508

EN/IEC 60204-1

EN/IEC 60947-5-1

CSA C22.2 No 14

Степен на защита IKIK06 в съответствие с EN 62262

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

IP68 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
