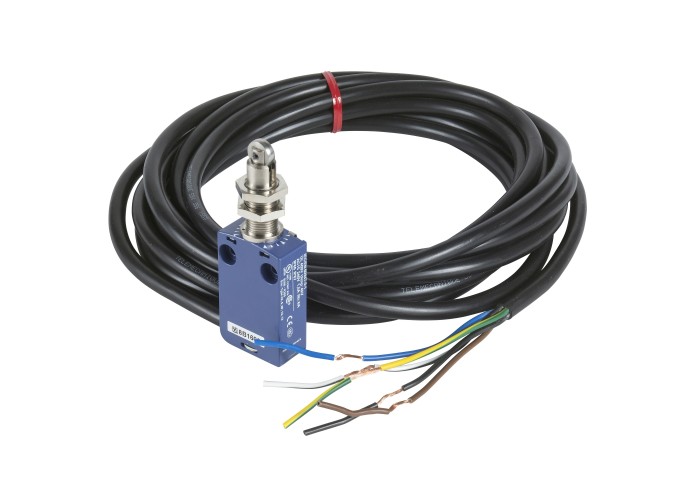

Краен изключвател, XCMD, M12 метално бутало с ролка, 1NC+1 NO, snap, 2 m кабел, Telemecanique XCMD21F2L2 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаM12 plunger head

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на рамо метал

Вид основаФиксиран

Движение на главаталинеен

Дизайн на сензораМиниатюрен

Материалметал

Материал за главаZamak

Материал за основатаZamak

Начин на монтажДо главата

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCMD

Допълнителни устройства

[Ue] Изолационно напрежение300 V Ниво на замърсяване 3) в съответствие с UL 508

400 V Ниво на замърсяване 3) в съответствие с IEC 60947-5-1

300 V Ниво на замърсяване 3) в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение4 kV IEC 60664

4 kV IEC 60947-1

Specific applicationminiature variable

Вкл при положителен сигналС

Дължина на кабела2 m

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 1 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 3 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 2 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеremovable cable connector

Защита от късо съединение6 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCMD

Максимална скорост на механизма10 cm/s

Максимално съпротивление между клемите25 mOhm в съответствие с IEC 60255-7 категория 3

Материал на изолациятаPvR

Механична издръжливост10000000 цикъла

Мин сила за отваряне35 N

Минимална изключвателна сила7 N

Обозначение на контактен блокB300, AC-15 (Ue = 240 V), Ie = 1.5 A съответстващ на EN/IEC 60947-5-1 appendix A

R300, DC-13 (Ue = 250 V), Ie = 0.1 A съответстващ на EN/IEC 60947-5-1 appendix A

Представяне на устройствотоцялостен продукт

Състав на кабела5 x 0.75 мм²

Широчина30 mm

Височина50-50 mm

Дълбочина16 mm

Околна среда

Защитни меркиTC

Категория на защитаКлас I в съответствие с IEC 61140

Клас I в съответствие с NF C 20-030

Продуктови сертификатиUL

CSA

CCC

СтандартиEN/IEC 60947-5-1

CSA C22.2 No 14

UL 508

EN/IEC 60204-1

Степен на защита IKIK06 в съответствие с EN 62262

Степен на защита IPIP66 в съответствие с IEC 60529

IP67 в съответствие с IEC 60529

IP68 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар25 gn за 18 ms съответстващ на IEC 60068-2-27
