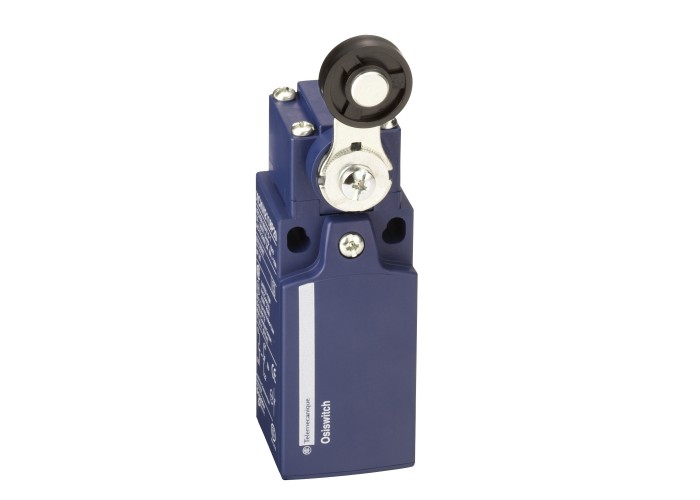

Краен изключвател, лост с ролка, 2NC, snap, M20, Telemecanique XCKN2918P20 - OsiSense XC Standard

Детайлна информация

Виж продукта в 360°

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите2 NC

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката термопластмаса

Вид основаФиксиран

Движение на главатавъртящ се

Дизайн на сензораCompact A

Кабелен вход1 входен отвор за щуцер М20 x 1.5външен диаметър на кабела: 7-13 mm

Материалпластмаса

Материал за главаПластмаса

Материал за основатаПластмаса

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Съкратено наименование на устройствотоXCKN

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationCompact базов

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 24 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, 48 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCKN

Максимална скорост на механизма1.5 m/s

Механична издръжливост10000000 цикъла

Мин момент за отваряне0.15 N.m

Минимален момент за изключване0.1 N.m

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A съответстващ на EN/IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN/IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(11-12)NC

Представяне на устройствотоцялостен продукт

Следи24/40 mm

тегло на продукта0.175 kg

Широчина30 mm

Височина108-108 mm

Дълбочина44.5 mm

Околна среда

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 61140

Клас II в съответствие с NF C 20-030

Продуктови сертификатиUL

CCC

CSA

СтандартиEN 60204-1

UL 508

IEC 60204-1

CSA C22.2 No 14

EN 60947-5-1

IEC 60947-5-1

Степен на защита IKIK04 в съответствие с EN 50102

Степен на защита IPIP65 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар45 gn за 11 ms съответстващ на IEC 60068-2-27
