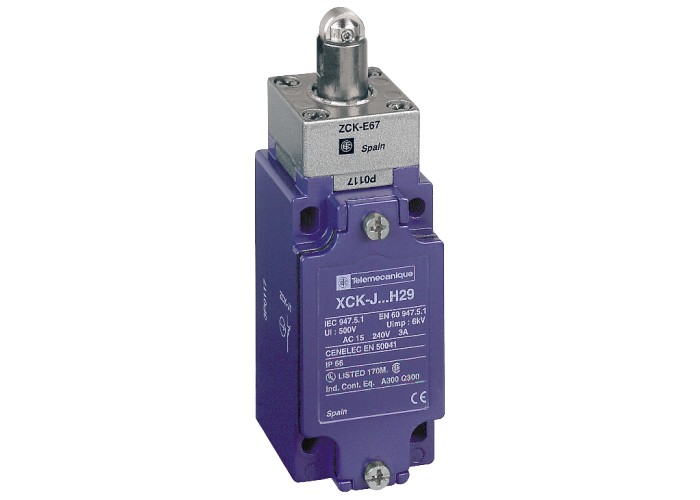

Краен изключвател, метално бутало с ролка, 1NC+1 NO, slow, Pg13, Telemecanique XCKJ567 - OsiSense XC Standard

Основни

Гама на продуктаTelemecanique Limit switches XC Standard

име на серияStandard format

продукт или тип компонентКраен изключвател

Тип главаглава за бутало

Тип и състав на контактите1 NC + 1 NO

Брой полюси2

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на рамо метал Подсилен

Вид основаФиксиран

Движение на главаталинеен

Дизайн на сензораform C съответстващ на CENELEC EN 50041

Кабелен вход1 входен отвор за щуцер 13.5външен диаметър на кабела: 9-12 mm

Материалметал

Материал за главаZamak

Материал за основатаZamak

Начин на монтажДо тялото

Рсабота на контактаslow-break, break before make

Съкратено наименование на устройствотоXCKJ

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Specific applicationИндустриален

Брой стъпки1

Вкл при положителен сигналС

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 24 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.5...2 x 2.5 mm²

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС 30° cam

Код за съвместимостXCKJ

Максимална скорост на механизма1 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Механична издръжливост25000000 цикъла

Мин сила за отваряне40 N

Минимална задвижваща скорост6 m/min

Минимална изключвателна сила16 N

Номинален работен ток3 A at 240 V, AC-15, A300 в съответствие с EN/IEC 60947-5-1 appendix A

0.27 A at 250 V, DC-13, Q300 в съответствие с EN/IEC 60947-5-1 appendix A

Номинален стандартен термичен ток10 A

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

тегло на продукта0.455 kg

Широчина40 mm

Височина77-77 mm

Дълбочина44 mm

Околна среда

Защитни меркиTH

Категория на защитаКлас I в съответствие с IEC 61140

Клас I в съответствие с NF C 20-030

Продуктови сертификатиCSA

CCC

UL

СтандартиIEC 60204-1

IEC 60947-5-1

CSA C22.2 No 14

EN 60947-5-1

UL 508

EN 60204-1

CENELEC EN 50041

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации25 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn за 11 ms съответстващ на IEC 60068-2-27
