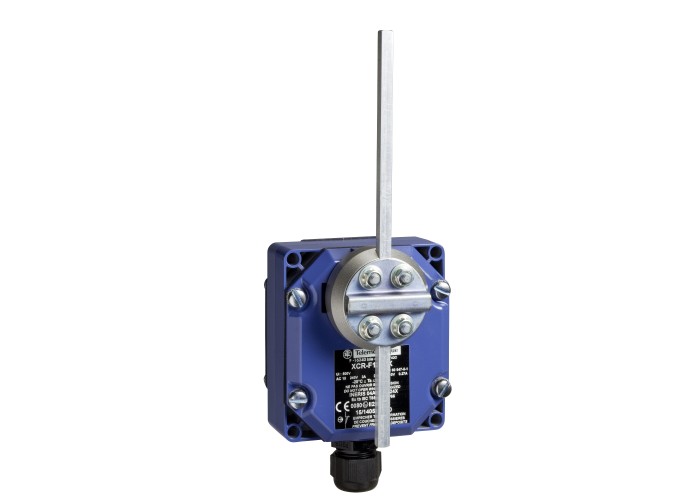

Telemecanique XCRA151 - OsiSense XC Special - Краен изключвател, XC Standard, XCR, термопластична пружина за връщане, широк ролков лост, 2X(1NC+NO)

Основни

Гама на продуктаOsiSense XC

име на серияSpecial format

продукт или тип компонентКраен изключвател

Тип главаВъртяща глава

Тип и състав на контактите2 x (1 NC + 1 NO)

Брой полюси4

Вид механизъмстраничен подход, 2 посоки

Вид операторПружинно връщане на ролката термопластмаса large

Вид основаФиксиран

Вкл при положителен сигналС

Движение на главатавъртящ се

Дизайн на сензора-

Електрическо свързванеСамозатягащи се клемиКапацитет на накрайници: 1 x 0.34...2 x 1.5 mm²

Контактен блок за определена посока2 per direction

Материалметал

Начин на монтажДо тялото

Рсабота на контактадействие за прилепване

Специфично приложение на продуктаfor hoisting and mechanical handling applications

Съкратено наименование на устройствотоXCR

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

500 V Ниво на замърсяване 3) в съответствие с VDE 0110

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV IEC 60664

6 kV IEC 60947-1

Брой стъпки1

Електрическа устойчивост5000000 цикъла, DC-13, индуктивен, 120 V, 4 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 24 V, 7 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

5000000 цикъла, DC-13, индуктивен, 48 V, 10 W, работен обхват < 60 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Защита от късо съединение10 A Карта предпазител gG

Изолация на контактаZb

Източник на превключванеС всякакъв вид подвижни части

Кабелен вход1 входен отвор за щуцер 13.5външен диаметър на кабела: 9-12 mm в съответствие с NF C 68-300

Код за съвместимостXCR

Максимален ъгъл на отместване55 °

-55 °

Максимална скорост на механизма1.5 m/s

Максимално съпротивление между клемите25 MOhm в съответствие с IEC 60255-7 категория 3

Материал за основатаzinc alloy

Механична издръжливост10000000 цикъла

Мин момент за отваряне0.75 N.m

Минимален момент за изключване0.45 N.m

Минимална задвижваща скорост0.01 m/min

Обозначение на контактен блокA300, AC-15 (Ue = 240 V), Ie = 3 A съответстващ на EN/IEC 60947-5-1 appendix A

Q300, DC-13 (Ue = 250 V), Ie = 0.27 A съответстващ на EN/IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

тегло на продукта1.155 kg

Широчина85 mm

Височина95-95 mm

Дълбочина75 mm

Околна среда

Защитни меркиTC

Категория на защитаКлас I в съответствие с IEC 61140

Клас I в съответствие с NF C 20-030

Продуктови сертификатиCSA

CCC

СтандартиIEC 60204-1

CSA C22.2 No 14

EN 60204-1

IEC 60947-5-1

EN 60947-5-1

NF C 79-130

Степен на защита IPIP65 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации9 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар68 gn съответстващ на IEC 60068-2-27
