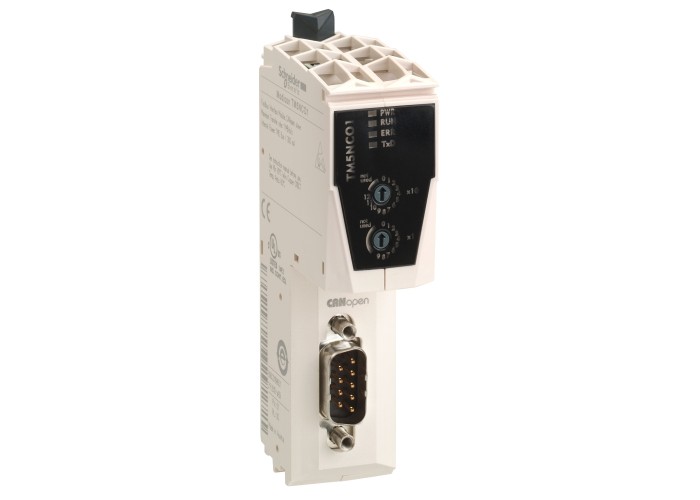

Schneider Electric TM5NCO1K - Modicon TM5 - Комплект TM5NCO1+база,захранване и терми

Основни

Гама на продуктаModicon TM5

Тип продукт или компонентCANopen communication module

Допълнителни устройства

Съвместимост на гаматаModicon LMC058

Modicon M258

Тип интегрирана връзка1 isolated serial link, male SUB-D 9 CANopen, 10, 20, 50, 125, 250, 500, 800, 1000 Kbit/s and autodetected

Нето тегло на продукта0.12 kg

Електрическо свързванеВадещи се клеми чрез пружина

Консумация на ток300 mA

Локална сигнализация1 LED светодиод зелено/червено за power supply (PWR)

1 LED светодиод зелено/червено за CAN status (RUN)

1 LED светодиод червен за CAN status (ERROR)

1 LED светодиод жълт за controller communication status on TM5 bus (TxD)

МаркировкаCE

разсейване на мощността във W1.5 W

Структура на устройствотоbus sub-base TM5ACBN1

Клемен блок TM5ACTB12PS

CANopen module TM5NCO1

power supply unit TM5SPS3

Съвместимост на продуктитеЛогически контролер

motion controller

Цвятбял

Околна среда

Disturbance radiated/conductedCISPR 11

Допустима работна надморска височина0...2000 м

Електромагнитна съвместимостEN/IEC 61000-4-6

Издържливост на претоварване0.5 kV диференциален режим съответстващ на IEC 61000-4-5

1 kV Общ режим съответстващ на IEC 61000-4-5

Надморска височина при съхранение0-3000 m

Ниво на замърсяване2 в съответствие с IEC 60664

Относителна влажност5-95 % без кондензация

Продуктови сертификатиcULus

GOST-R

C-отметка

CSA

СтандартиUL 508

CSA C22.2 No 142

CSA C22.2 No 213

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-10-50 °C (Вертикална инсталация)

-10-55 °C без понижаване на номиналните стойности (Хоризонтална инсталация)

-10-60 °C с коефициент на намаляване (Хоризонтална инсталация)

Устойчивост на бързи преходни процеси1 kV в съответствие с IEC 61000-4-4 (I/O)

1 kV в съответствие с IEC 61000-4-4 (Шермован кабел)

2 kV в съответствие с IEC 61000-4-4 (Електропроводи)

Устойчивост на вибрации1 gn в 8.4-150 Hz вкл. DIN шина

3.5 mm в 5-8.4 Hz вкл. DIN шина

Устойчивост на електромагнитни полета1 V/m 2...2.7 GHz в съответствие с IEC 61000-4-3

10 V/m 80 MHz...2 GHz в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд4 kV При контакт в съответствие с IEC 61000-4-2

8 kV Въздушен в съответствие с IEC 61000-4-2

Устойчивост на удар15 gn за 11 ms
