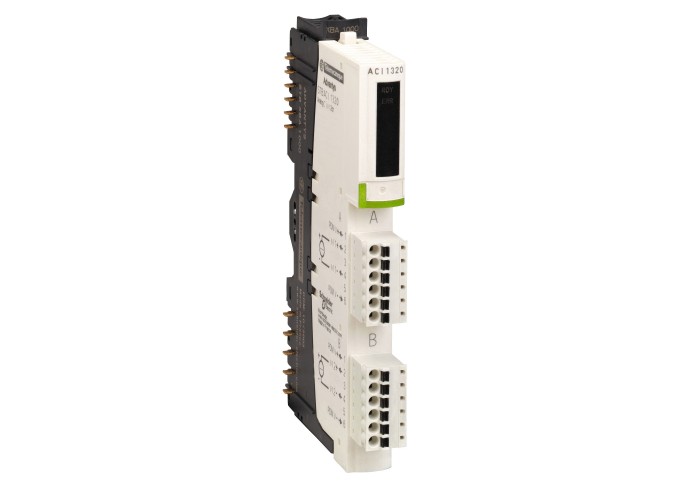

Schneider Electric STBACI0320K - Modicon STB - стандартен аналогов комплект - вход - STB - 4..20 mA - 4 I - 15 бита + знак

Основни

Гама на продуктаModicon STB distributed I/O solution

Тип аналогов входток 0...20 mA

ток 4...20 mA

Тип продукт или компонентstandard analog input kit

Тип филтърsingle low pass input filter 985 Hz

номер на аналогов вход4

Резолюция на аналоговия вход15 bits + sign

съдържание на комплектаSTBXTS2100, 6-terminal spring clamp connector

STBXTS1100, 6-terminal screw type connector

STBXBA2000 base

STBACI0320 модул

Допълнителни устройства

Тип защитазащита от късо съединение

[Us] номинално захранващо напрежение24 V DC

Absolute maximum input25 mA/50 V DC

Addressing requirement8 input words

Cold swappingДа

Fallback statusstate 0 basic NIMs

user configurable standard NIMs

Hot swapping fallbackyes for standard NIMs

Insulation between channels and logic bus1780 V for 1 minute

Insulation between channels and sensor bus200 V

Integral linearity+/- 0.05 %FS

Maximum supply current for sensors25 mA per input channels

Update time10 ms

Абсолютна точност+/- 0.4 % от пълен обхват 25 °C

Входно съпротивление250 Ohm

Захранванемодул за енергийно разпределение

Категория на защитаII

Консумация на ток95 mA при 5 V DC за Цифрова шина

МаркировкаCE

отклонение на температурата+/-0.005 %/°C

Статус LED1 LED (зелен) module status (RDY)

1 LED (червен) Модулна грешка (ERR)

Съвместимост на продуктитеmounting base STBXBA2000

power distribution module STBPDT3100/3105

Формат на даннитеIEC 61131-2

EN 61131-2

Широчина128.3 mm

Височина18.4 mm

Дълбочина70 mm

Околна среда

Ниво на замърсяване2 в съответствие с IEC 60664-1

Относителна влажност95-95 % при 60-60 °C без кондензация

Продуктови сертификатиCSA

UL

FM Клас 1 Раздел 2

ATEX Cat 3G

C-отметка

Степен на защита IPIP20 в съответствие с IEC 61131-2 class 1

Температура на околния въздух за складиране-40...185 °F без понижаване на номиналните стойности

-40-85 °C без понижаване на номиналните стойности

Температура на околния въздух при работа-25-70 °C

32...140 °F без понижаване на номиналните стойности

Устойчивост на вибрации+/-0.35 mm в 10-58 Hz

3 gn в 58-150 Hz вкл. 35 x 7.5 mm симетрична DIN шина

5 gn в 58-150 Hz вкл. 35 x 15 mm симетрична DIN шина

Устойчивост на удар30 gn за 11 ms съответстващ на IEC 88 reference 2-27

Допустима работна надморска височина≤ 2000 m
