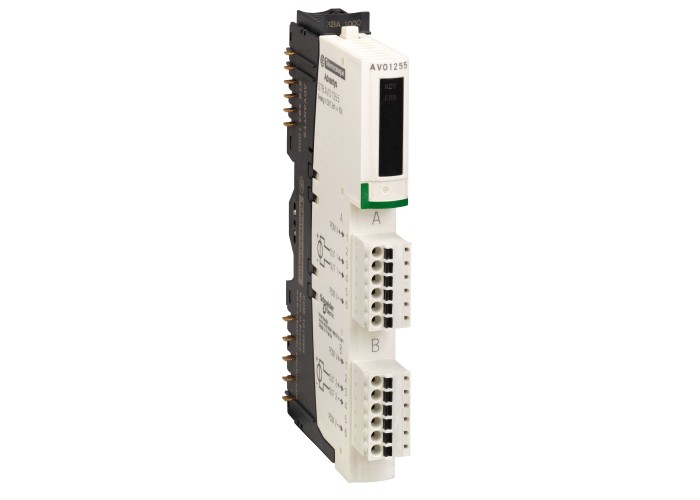

Schneider Electric STBAVO1255K - Modicon STB - Аналогов 0-10V изх. 2CHBASIC KIT CONNS,B

Основни

Гама на продуктаModicon STB distributed I/O solution

Тип аналогов изходнапрежение: 0...10 V

Тип продукт или компонентbasic analog output kit

номер на аналогов изход2

Резолюция на аналоговия изход10 bits

съдържание на комплектаSTBXTS1100, 6-terminal screw type connector

STBXBA1000 base

STBAVO1255 module

STBXTS2100, 6-terminal spring clamp connector

Допълнителни устройства

Тип защитазащита от късо съединение

Нето тегло на продукта0.116 kg

[Us] номинално захранващо напрежение24 V DC

Addressing requirement2 output words

Cold swappingДа

Differential linearitymonotonic

Fallback statusstate 0

Hot swapping fallbackno for basic NIMs

Insulation between channels and actuator bus30 V

Insulation between channels and logic bus1500 V for 1 minute

Integral linearity+/- 0.1 %FS

Update time25 ms

Абсолютна точност+/- 0.5 % of full scale при 25 °C

Време за реакция3 ms

Захранванемодул за енергийно разпределение

Категория на защитаII

Консумация на ток45 mA при 5 V DC за Цифрова шина

МаркировкаCE

отклонение на температурата+/-0.01 %/°C

Статус LED1 LED (зелен) module status (RDY)

Съвместимост на продуктитеmounting base STBXBA1000

power distribution module STBPDT3100/3105

Ток на аналоговия изход0.005-0.005 A

Формат на даннитеIEC 61131-2

EN 61131-2

Широчина128.3 mm

Височина13.9 mm

Дълбочина70 mm

Околна среда

Допустима работна надморска височина≤ 2000 m

Ниво на замърсяване2 в съответствие с IEC 60664-1

Относителна влажност95-95 % при 60-60 °C без кондензация

Продуктови сертификатиFM Клас 1 Раздел 2

UL

CSA

Степен на защита IPIP20 в съответствие с IEC 61131-2 class 1

Температура на околния въздух за складиране-40...185 °F Без

-40-85 °C Без

Температура на околния въздух при работа0-60 °C (Без)

32...140 °F Без

Устойчивост на вибрации3 gn в 58-150 Hz вкл. 35 x 7.5 mm симетрична DIN шина

5 gn в 58-150 Hz вкл. 35 x 15 mm симетрична DIN шина

+/-0.35 mm в 10-58 Hz

Устойчивост на удар30 gn за 11 ms съответстващ на IEC 88 reference 2-27
