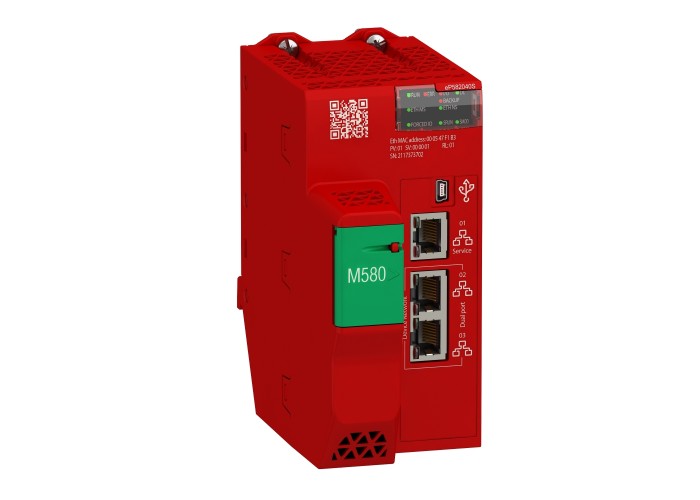

Schneider Electric BMEP582040S - Modicon M580 - Модул за процесор M580 Safety SIL3 - Level 2 - Remote

Основни

Гама на продуктаModicon M580

Тип продукт или компонентмодул за процесор

Impregnation materialconformal coated

Допълнителни устройства

Тип интегрирана връзка1 Ethernet TCP/IP за сервизен порт

2 Ethernet TCP/IP за device network

Analogue I/O processor capacity512 I/O

Checksprocess control

safety control

Communication module processor capacity2 Ethernet communication module

8 AS-Interface module

Control channelsprogrammable loops

Discrete I/O processor capacity2048 I/O

Number of application specific channel72

Number of distributed equipment64

Number of instructions per ms7.5 Kinst/ms 65 % Boolean + 35 % fixed arithmetic

10 Kinst/ms 100 % Boolean

Number of racks4

Number of remote I/O station8 - 2 remote drop

Дискретен номер на вход/изход16

кибер защитаAchilles сертифициран

DoS prevention

IPSec

SNMP logging

Syslog protocol support

audit trail

embedded firewall

firmware signature

password protection

port hardening

security log

Комуникационни услугиDIO scanner

RIO scanner

Консумация на ток295 mA при 24 V DC

МаркировкаCE

Надеждност MTBF775000 H

описание на паметтаexpandable flash, 4 GB за data storage

Вграден RAM, 10 kB за system memory

Вграден RAM, 8 MB за program process

Вграден RAM, 768 kB за data process

Вграден RAM, 2 MB за program safety

Вграден RAM, 512 kB за data safety

специфично приложение на вход/изход counter

motion control

SSI encoder

accurate time stamping

Serial link

HART

Структура на приложението128 event tasks

2 auxiliary tasks

1 cyclic/periodic master task

1 periodic fast task

1 periodic safe task

Околна среда

Нето тегло на продукта0.849 kg

IP степен на защитаIP20

product certificationsCE

UL

CSA

RCM

EAC

Merchant Navy

ATEX zone 2/22

IECEx zone 2/22

TÜV

Директиви2014/30/EU - електромагнитна съвместимост

2006/42/ЕО - машини

2014/34/EU - ATEX directive

Допустима надморска височина0...2000 м

2000...5000 m с коефициент на намаляване

Захранванеinternal power supply via rack

Защитни меркиconformal coating

Ниво на безопасностSIL 3 в съответствие с IEC 61508

SIL 3 в съответствие с IEC 61511

SILCL 3 в съответствие с IEC 62061

SILCL 3 в съответствие с ISO 13849-1 category 4

SIL 4 в съответствие с EN 50126

SIL 4 в съответствие с EN 50128

SIL 4 в съответствие с EN 50129

Относителна влажност5-95 % при 55-55 °C без кондензация

СтандартиIEC 61010-2-201

UL 61010-2-201

CSA C22.2 No 61010-2-201

IACS E10

EN/IEC 61000-6-5, interface type 1 and type 2

EN/IEC 61850-3, location G

IEC 60079-0

Статус LED1 LED (зелен) processor running (RUN)

1 LED (червен) processor or system fault (ERR)

1 LED (червен) I/O module fault (I/O)

1 LED (зелен) download in progress (DL)

1 LED (червен) memory card or CPU flash fault (BACKUP)

1 LED (зелен/червен) ETH MS (Ethernet port configuration status)

1 LED (зелен/червен) Eth NS (Ethernet network status)

1 LED (зелен) processor in safety mode (SRUN)

1 LED (зелен) processor in maintenance mode (SMOD)

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Устойчивост на вибрации3 gn

Устойчивост на удар15 gn

Характеристики на околната средаhazardous location class I division 2

gas resistant class Gx в съответствие с ISA S71.04

gas resistant class 3C4 в съответствие с IEC 60721-3-3

Устойчив на прах class 3S4 в съответствие с IEC 60721-3-3

sand resistant class 3S4 в съответствие с IEC 60721-3-3

salt resistant Ниво 2 в съответствие с IEC 68252

mold growth resistant class 3B2 в съответствие с IEC 60721-3-3

fungal spore resistant class 3B2 в съответствие с IEC 60721-3-3
