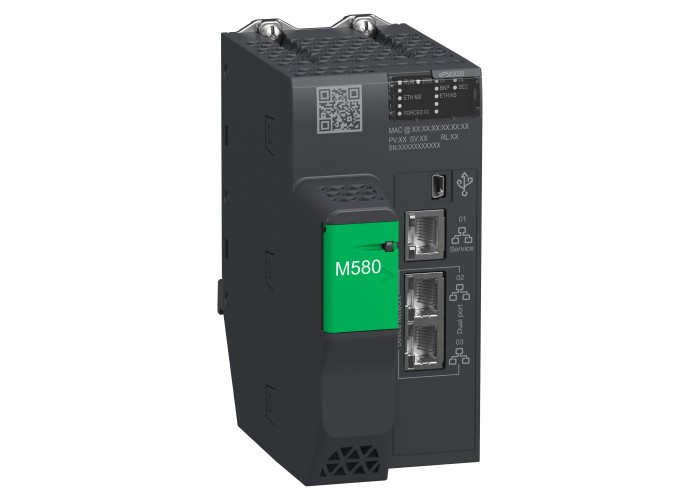

Schneider Electric BMEP583020 - Modicon M580 - Модул за процесор M580 - ниво 3

Основни

Гама на продуктаModicon M580

Тип продукт или компонентмодул за процесор

Допълнителни устройства

Тип интегрирана връзка1 Ethernet TCP/IP за сервизен порт

2 Ethernet TCP/IP за device network

Analogue I/O processor capacity768 I/O

Checksprocess control

Communication module processor capacity8 AS-Interface module

3 Ethernet communication module

Control channelsprogrammable loops

Discrete I/O processor capacity3072 I/O

Number of application specific channel108

Number of distributed equipment128

Number of instructions per ms15 Kinst/ms 65 % Boolean + 35 % fixed arithmetic

20 Kinst/ms 100 % Boolean

Number of racks8

кибер защитаAchilles сертифициран

DoS prevention

IPSec

SNMP logging

Syslog protocol support

transport layer security

audit trail

embedded firewall

firmware signature

password protection

port hardening

secure communiction (HTTPS)

security log

Комуникационни услугиDIO scanner

Консумация на ток295 mA при 24 V DC

МаркировкаCE

Надеждност MTBF775000 H

описание на паметтаexpandable flash, 4 GB за data storage

Вграден RAM, 10 kB за system memory

Вграден RAM, 12 MB за program

Вграден RAM, 1024 kB за data

специфично приложение на вход/изход Serial link

motion control

HART

SSI encoder

counter

accurate time stamping

Структура на приложението1 periodic fast task

2 auxiliary tasks

128 event tasks

1 cyclic/periodic master task

Околна среда

Нето тегло на продукта0.849 kg

IP степен на защитаIP20

product certificationsCE

UL

CSA

RCM

EAC

Merchant Navy

Директиви2014/35/ЕС - директива за ниско напрежение

2014/30/EU - електромагнитна съвместимост

Допустима надморска височина0...2000 м

2000...5000 m с коефициент на намаляване

Захранванеinternal power supply via rack

Относителна влажност5-95 % при 55-55 °C без кондензация

СтандартиIEC 61010-2-201

UL 61010-2-201

CSA C22.2 No 61010-2-201

IACS E10

EN/IEC 61000-6-5, interface type 1 and type 2

EN/IEC 61850-3, location G

Статус LED1 LED (зелен) processor running (RUN)

1 LED (червен) processor or system fault (ERR)

1 LED (червен) I/O module fault (I/O)

1 LED (зелен) download in progress (DL)

1 LED (червен) memory card or CPU flash fault (BACKUP)

1 LED (зелен/червен) ETH MS (Ethernet port configuration status)

1 LED (зелен/червен) Eth NS (Ethernet network status)

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа0-60 °C

Устойчивост на вибрации3 gn

Устойчивост на удар30 gn

Характеристики на околната средаhazardous location class I division 2
