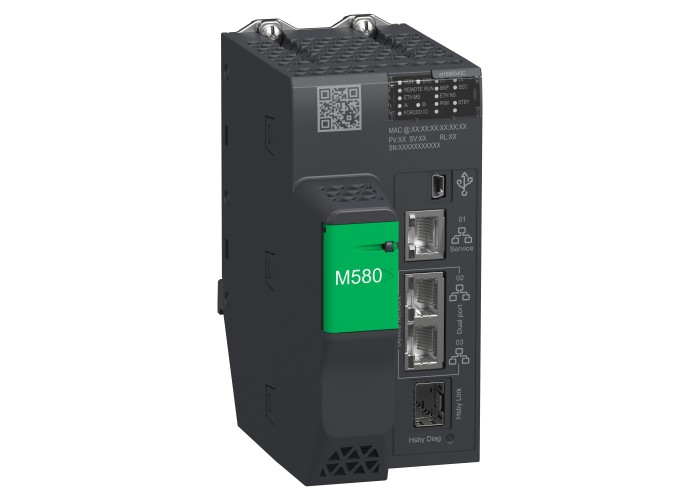

Schneider Electric BMEH586040C - Modicon M580 - HSBY Модул за процесор M580 - Level 6 - дистанционен

Основни

Гама на продуктаModicon M580

Impregnation materialconformal coated

Допълнителни устройства

Тип интегрирана връзка1 Ethernet TCP/IP за сервизен порт

2 Ethernet TCP/IP за device network

1 Ethernet за HSBY port

Checksprocess control

Communication module processor capacity6 Ethernet communication module

24 AS-Interface module

Control channelsprogrammable loops

Number of distributed equipment64

Number of instructions per ms40 Kinst/ms 100 % Boolean

Number of racks1

Number of remote I/O station31 - 2 X80 and Quantum drops

Комуникационни услугиRIO scanner

DIO scanner

Консумация на ток365 mA при 24 V DC

МаркировкаCE

Надеждност MTBF650000 H

описание на паметтаexpandable flash, 4 GB за data storage

Вграден RAM, 10 kB за system memory

Вграден RAM, 64 MB за program and data

специфично приложение на вход/изход Serial link

accurate time stamping

SSI encoder

motion control

HART

counter

Структура на приложението1 periodic fast task

1 cyclic/periodic master task

Околна среда

IP степен на защитаIP20

product certificationsCE

UL

CSA

RCM

EAC

Merchant Navy

ATEX zone 2/22

IECEx zone 2/22

Директиви2014/35/ЕС - директива за ниско напрежение

2014/30/EU - електромагнитна съвместимост

2014/34/EU - ATEX directive

Захранванеinternal power supply via rack

Защитни меркиconformal coating

Относителна влажност5-95 % при 55-55 °C без кондензация

СтандартиEN/IEC 61131-2

EN/IEC 61010-2-201

UL 61010-2-201

CSA C22.2 No 61010-2-201

IACS E10

EN/IEC 61000-6-5, interface type 1 and type 2

EN/IEC 61850-3, location G

EN/IEC 60079-0

Статус LED1 LED (зелен) processor running (RUN)

1 LED (червен) processor or system fault (ERR)

1 LED (червен) I/O module fault (I/O)

1 LED (зелен) download in progress (DL)

1 LED (червен) memory card or CPU flash fault (BACKUP)

1 LED (зелен/червен) ETH MS (Ethernet port configuration status)

1 LED (зелен/червен) Eth NS (Ethernet network status)

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Устойчивост на вибрации3 gn

Устойчивост на удар30 gn

Характеристики на околната средаgas resistant class Gx в съответствие с ISA S71.04

gas resistant class 3C4 в съответствие с IEC 60721-3-3

Устойчив на прах class 3S4 в съответствие с IEC 60721-3-3

sand resistant class 3S4 в съответствие с IEC 60721-3-3

salt resistant Ниво 2 в съответствие с IEC 68252

mold growth resistant class 3B2 в съответствие с IEC 60721-3-3

fungal spore resistant class 3B2 в съответствие с IEC 60721-3-3

hazardous location class I division 2

Нето тегло на продукта0.849 kg

Допустима надморска височина0...2000 м

2000...5000 m с коефициент на намаляване
